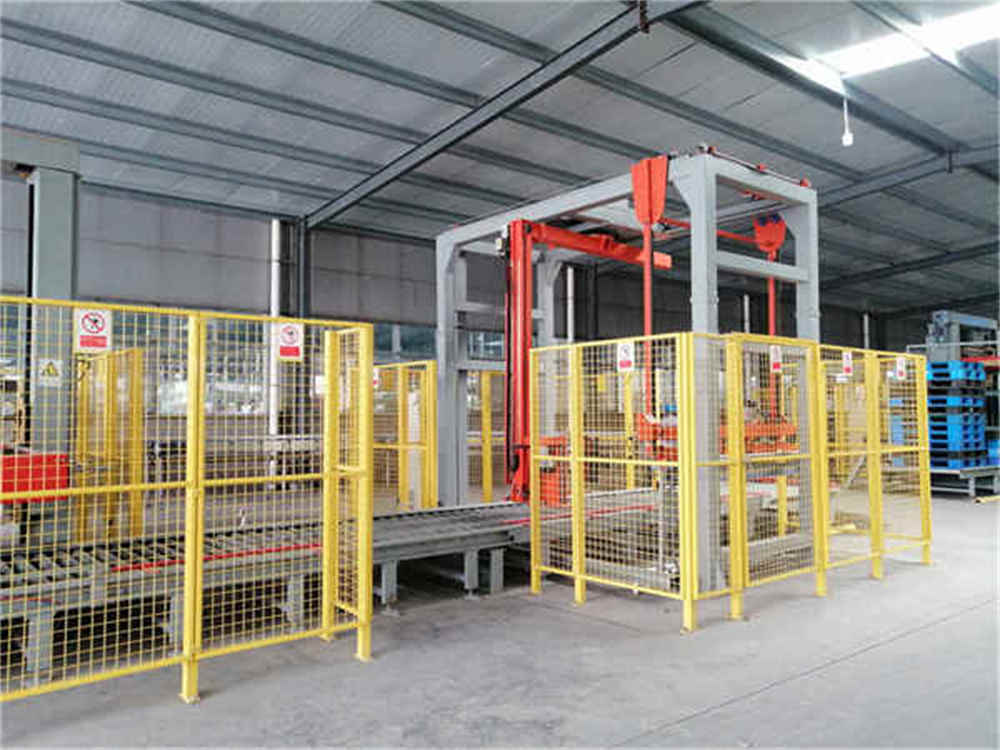

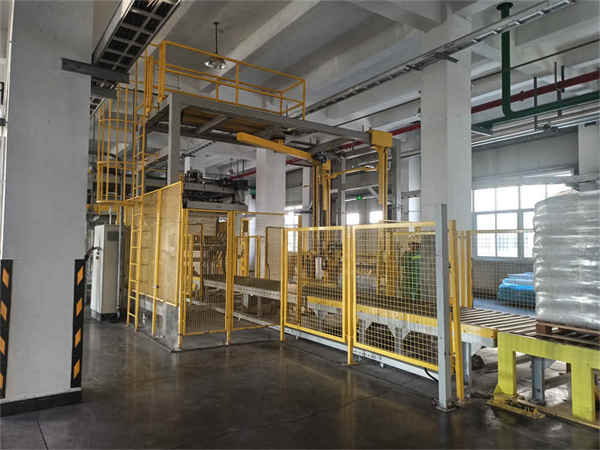

ZL1800FZ-PL 转臂拉伸膜包装机

2 、 转盘臂裹包机主要技术数据：

2 .1 技术数据：

1.机器承重：2000Kg（最大）

2、包装效率：30载/小时（最大）（按两层包装计算）（10000瓶/小时）

3、输送线速度：140mm/s

4、输送面标高：500mm（待定）

5、摇臂转速：15rpm（最大）

6、总功率：~3KW

7.工作重量：2000Kg

2 .2、包装材料

缠绕膜：卷芯直径3英寸，宽度500mm，膜径260mm，膜厚20－35μm

2 .3、场地准备

压缩空气源：

1.工作电压：380VAC/三相、5线/50Hz

2、耗气量：1000ml/min，无油无水

3、气动工作压力：0.5~0.6MPa

4、总功率：≈3kw

3 、供货范围

3 .1转臂式裹膜机（1台）

3 .1.1 转臂驱动系统（1套）

1、电机变频调速，带制动。

2、摇臂减速机：国内知名品牌

3、功率：P=1.1KW

4、摇臂传动变频调速带刹车

5. 摇臂导轨。

6、摇臂两端设有固定和移动两个限位。

3 .1.2 走膜部件（1套）

1.  薄膜小车升降采用链条传动，平稳可靠；

2.  薄膜托架升降驱动减速电机：涡轮蜗杆减速器；

3.  电机功率：0.37kw；

4.  膜架拉伸比：1 : 2.5

5.  起升减速电机品牌：中国知名品牌

3 .1.3 主要结构件（1套）

1、机架为龙门式四立柱方管钢结构，材质为Q235型材。

2、机架上部装有传动支架。

3、摇臂组件通过回转支承固定在摇臂架上。

3 .1.4 安全防护装置（1套）

1.  机器机架零件 设有安全防护装置和防护网，防护网的门锁与设备联锁。当安全门打开时，设备停止运行；

2.  防护网尺寸：3900mm(L)X3640mm(W)（以图纸为准）

3.  设备运行后，停止位置在左底端，防护网门在右底端；

4.  门保护器采用插头式开关。

3 .1.5 胶片车（1套）

1.  薄膜小车安装光电开关，自动检测货物高度；

2.  交流电机功率容量：0.37KW；

3.  拉伸比：1:2.0，送膜速度可调；

4.  如果没有断膜，接近开关将用于电机驱动；

5.  胶片车随动机构；

6.  电影 马车的 送膜臂转动，接近开关控制送膜电机的启停，实现送膜的随动。

3 .1.6 自动贴膜及裁切（1套）

气动 系统：亚德客

3 . 2  气动系统

气源：用户自备。

零件：亚德客。

3 . 3  安全夹具：

1、转臂启动与输送线联动。

2、尼龙环反光罩的安全防护原理。

3、反射板光电开关保护：当运行方向有物体时，尼龙圈变形，反射板偏移，光电开关失去信号，机器停止。当反射板与光电开关之间有间隙时，光电开关失去信号，机器停止。

3 .5：电气系统

1、PLC可编程控制；

2、触摸屏操作，缠绕层数和次数可设置；

3、光电开关自动感应货物高度；

4、回转支承驱动，定位准确；

5、数字参数设定：悬臂转速、膜架升降速度、膜架出架速度；

6、机器设有自动、手动和侧开关功能，更好的保证包装系统的运行；

7、机器运行设有警示灯。

4 、主要电器元件及备品备件

5 、技术服务：

安装（中国） ：

我们将派现场工程师到您的工厂进行安装和试运行，您应做好现场准备。

培训（在中国）

我们将培训您的人员操作和维修机器，并且可以达到很高的水平，通常在一小时内解决问题。

担保（中国）

1 年保修。

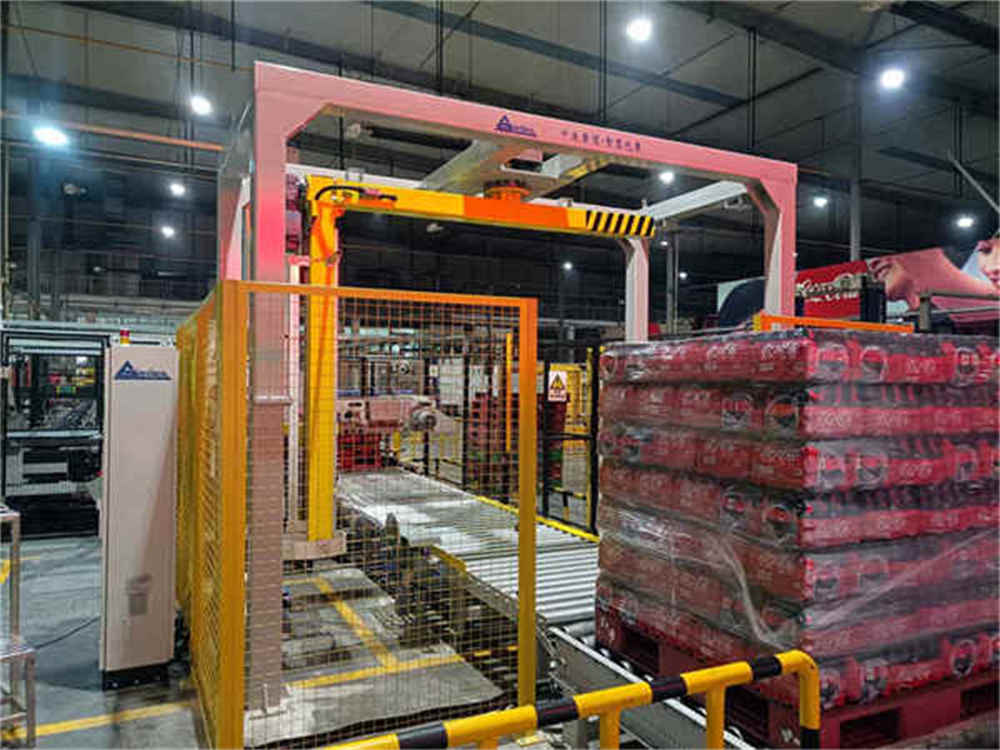

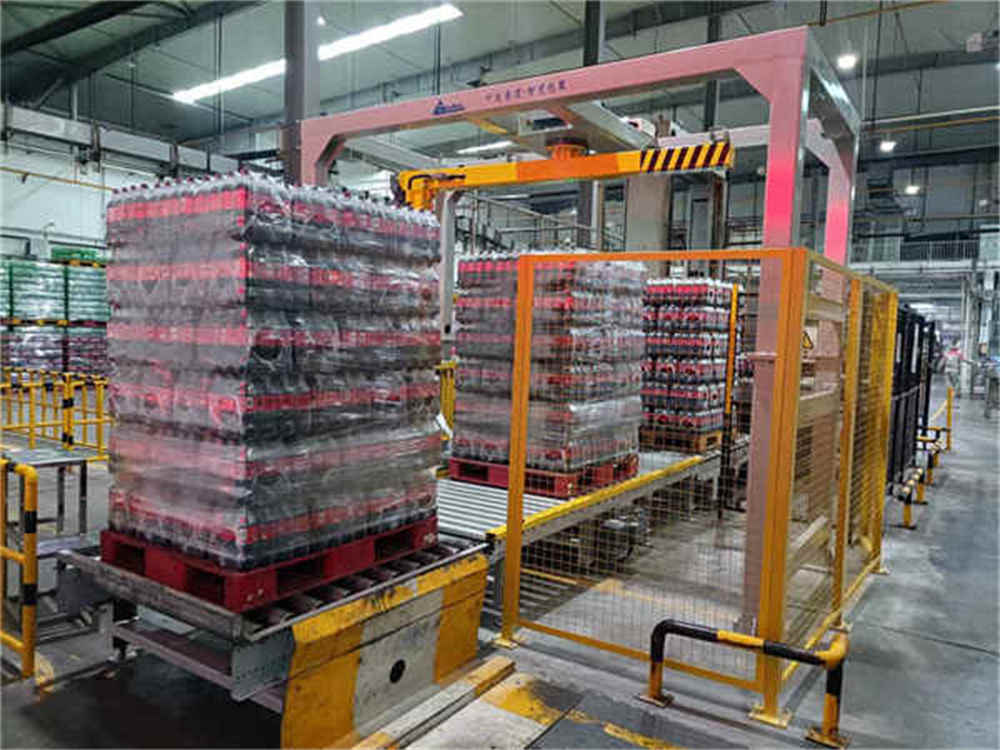

机器包装效果图（ 仅供参考）：

更多信息，请随时与我们联系。
