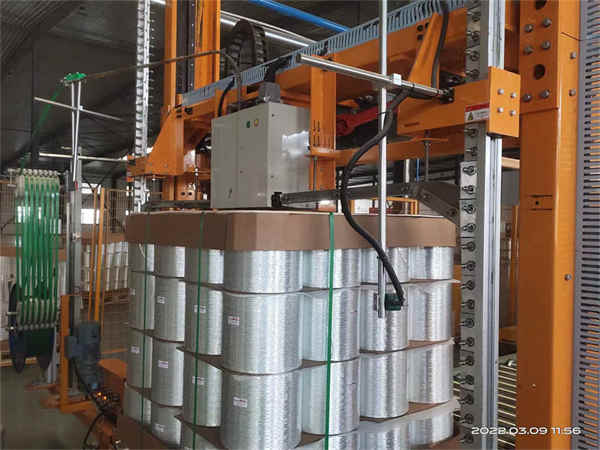

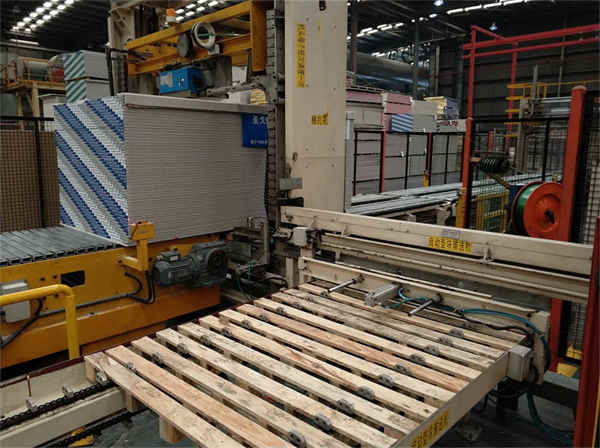

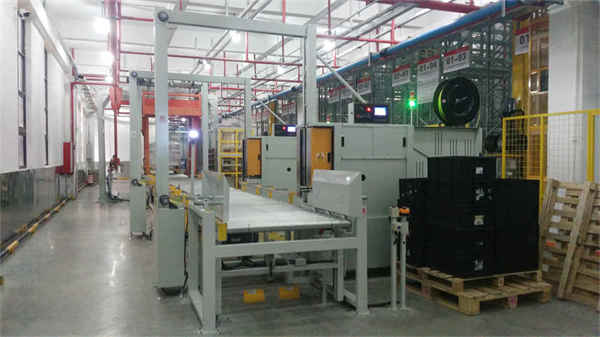

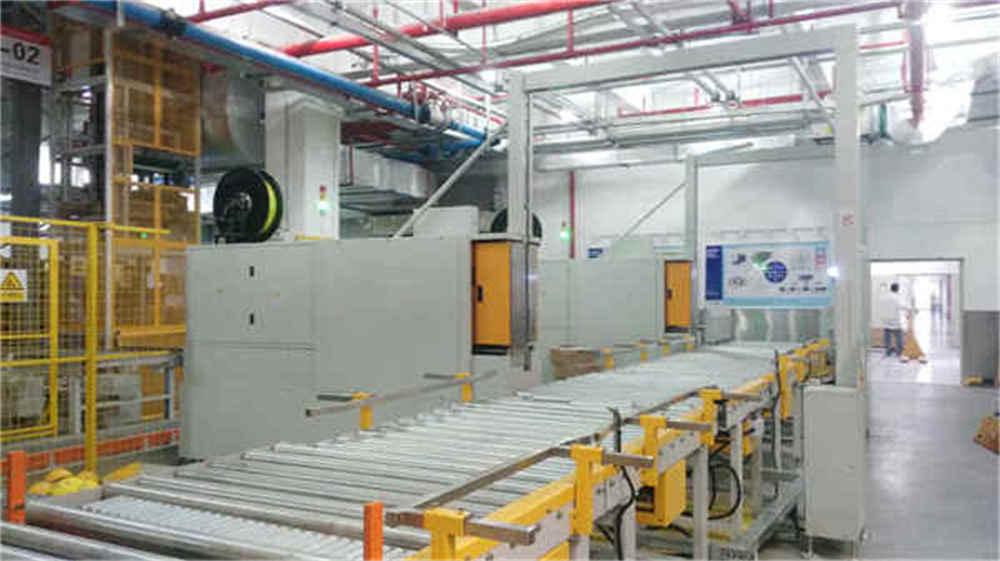

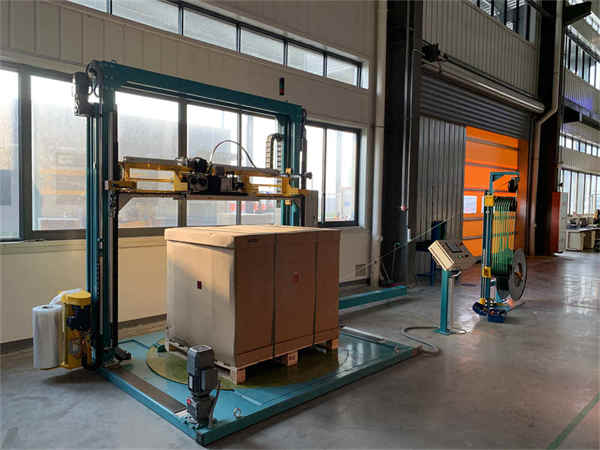

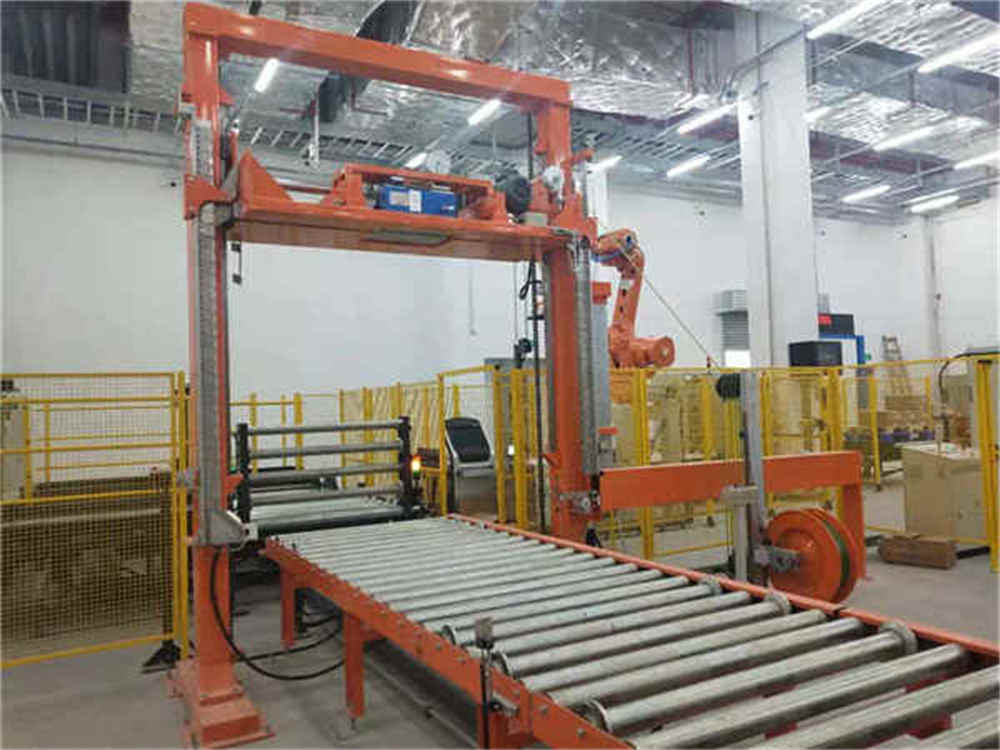

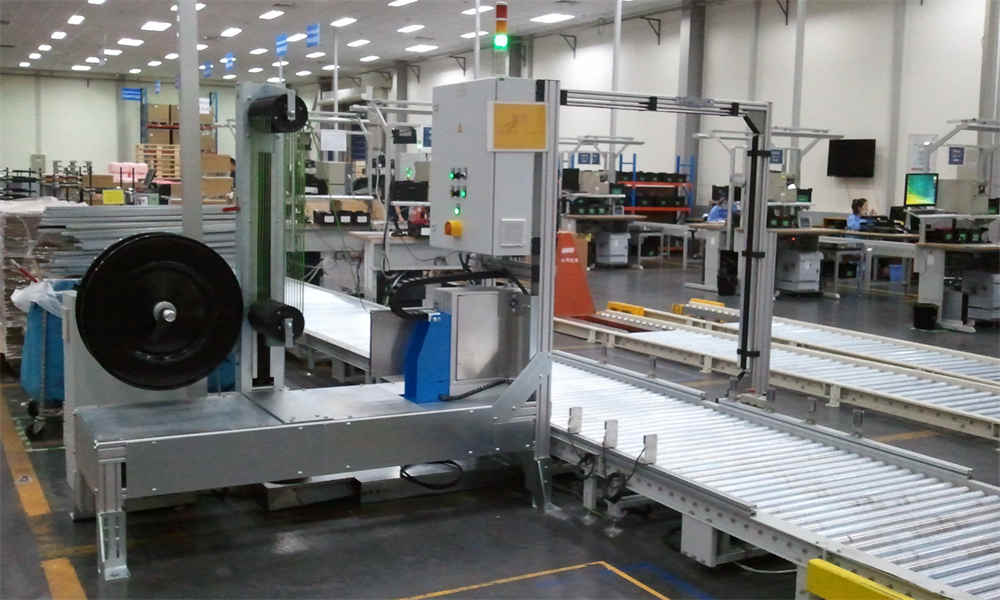

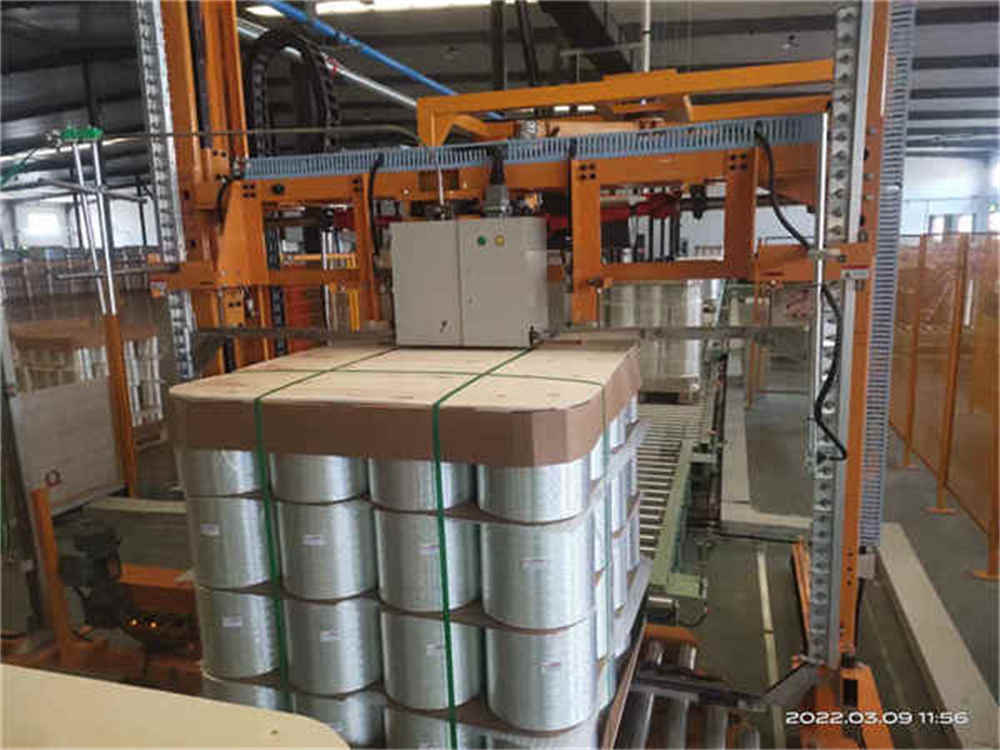

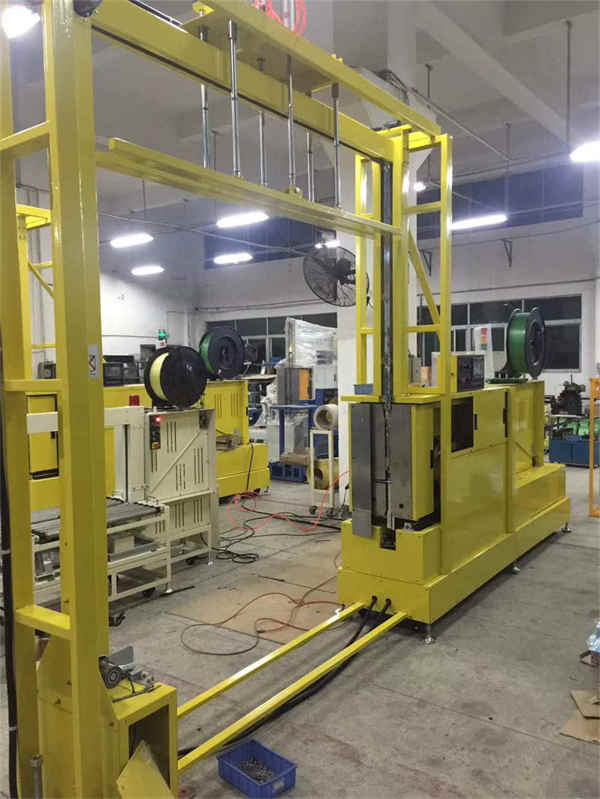

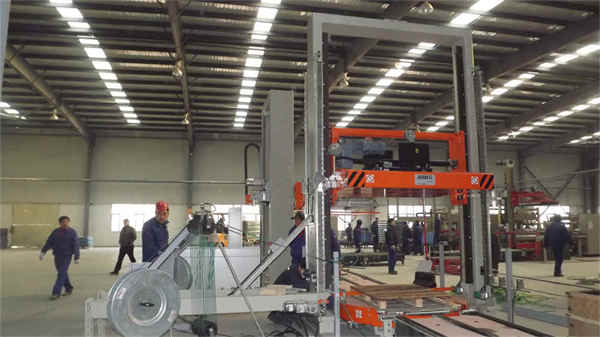

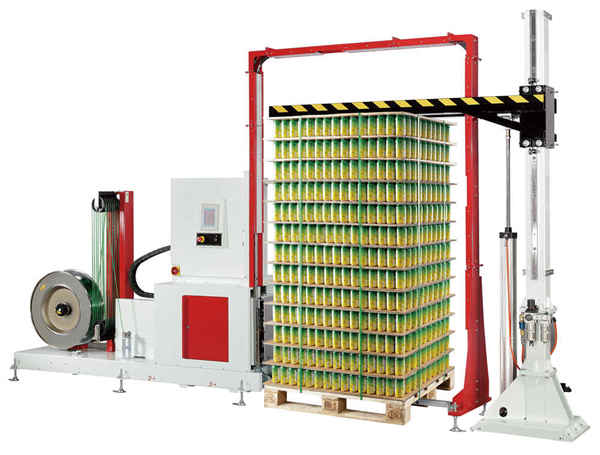

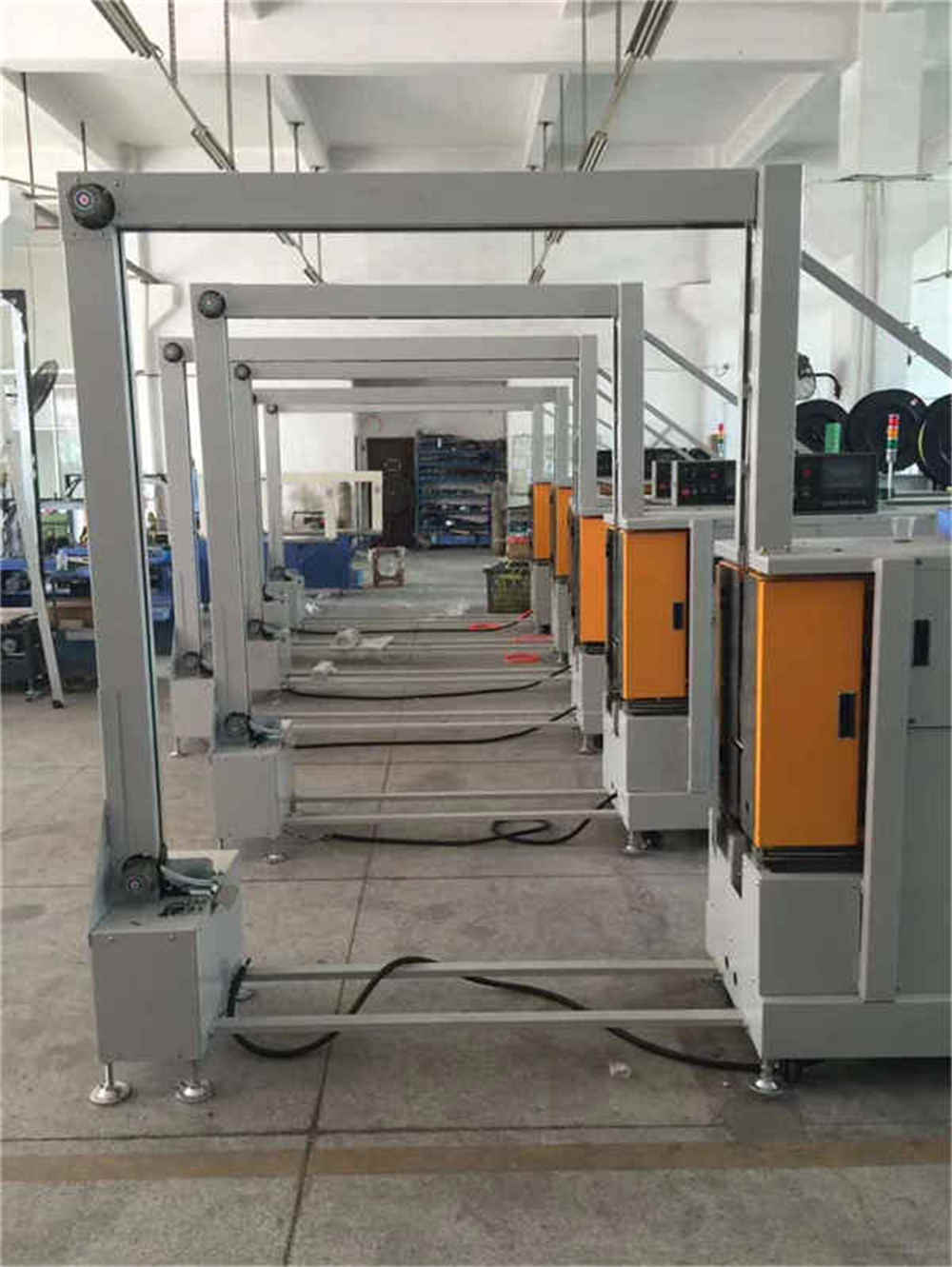

全自动立式托盘捆扎机

使用 2 x 0 托盘带进行垂直捆扎

负载尺寸（包括托盘）（长 x 宽 x 高）：1200~2280 毫米长 x 1200-2000 毫米宽 x  650~2200 mm H（必须检查确认）。

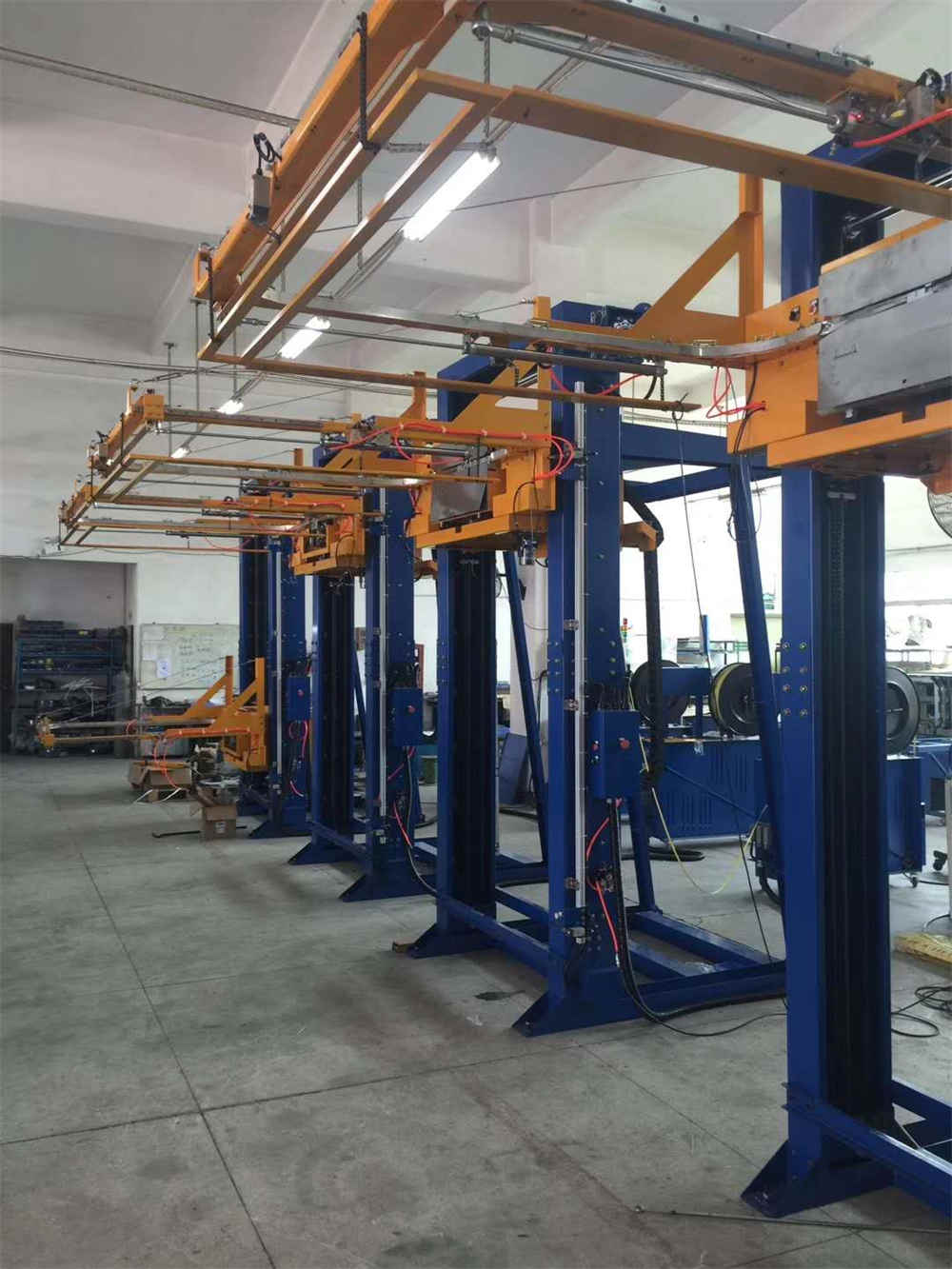

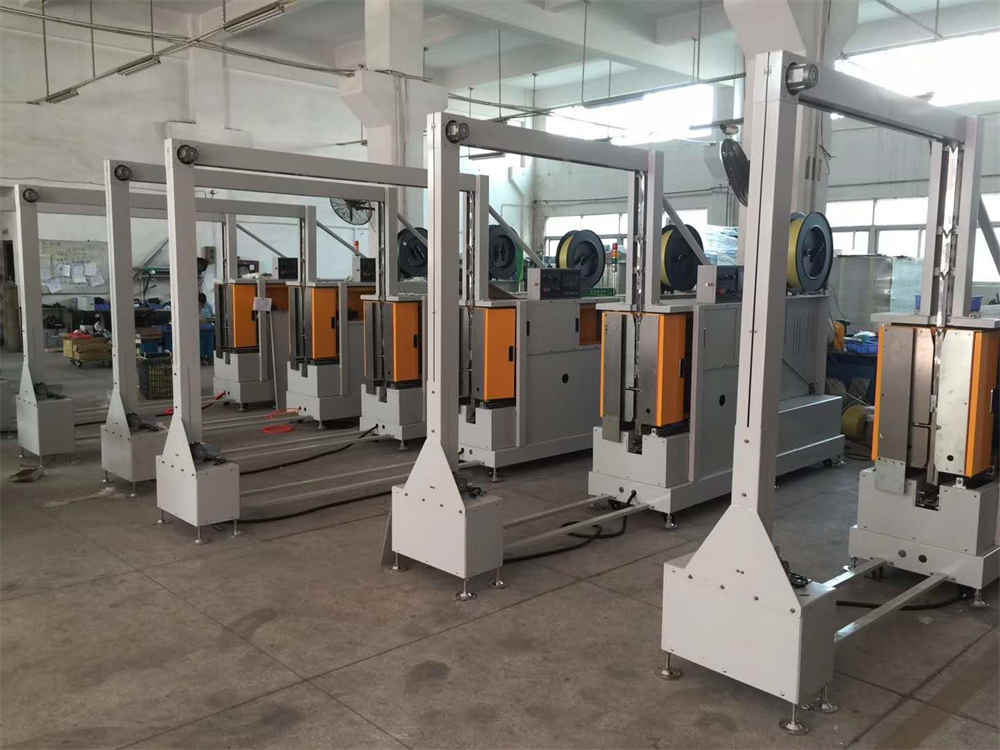

立式捆扎机主要部件

1. 基本机架配有两根立柱和横梁、垂直滑架导轨和链条

2. 机架模块，可在带有滑架导向系统的两列之间移动

3. 带齿轮制动电机的滑架驱动

4. 带槽（滑槽）框架由带槽铝型材制成并固定在机架上，

弹簧加载的短翻板允许在任何高度输送带子

5. 喷枪系统，用于将带子穿过托盘空隙，截面高度 80 毫米

6. 连接带张力均衡器的捆扎头

7. 通过控制面板处理立式捆扎机，机器状态通过 Cyklop 触摸屏尺寸 7“ 彩色显示屏显示。

全自动立式托盘捆扎机的操作顺序：

1. 包裹被集中输送到捆扎位置。

2. 客户控制系统向立式捆扎机发出无电压信号。

3. 通过向前移动喷枪系统关闭带轨道（滑槽）框架。

4. 带有捆扎头的机架模块向下移动到包装表面上。 这 带子绕轨道送入。

5. 捆扎周期开始。带子被拉回、拉紧、密封并切断。 通过向后移动喷枪系统打开带轨道（滑槽）框架。  带有捆扎头的机架模块移回到基座位置。

如果是这样，请将包裹运输到下一个捆扎位置并重复捆扎程序。

完成程序后，机器将无电压信号发送回输送机控制系统，以将负载运出机器。

技术数据 全自动立式托盘捆扎机：

1. 电源供应：   3/ N、PE，（中性线=负载能力）（

2. 控制电压：24V直流

3. 额定功率： 最大3.0千瓦

4. 机器总重量：约。 800 至 1.000 公斤

5. 环境温度限制：  + 5 °C 至 + 35 °C

6. 输送系统高度： 输送系统的顶边滚轮/链条最小最大 180 毫米800毫米

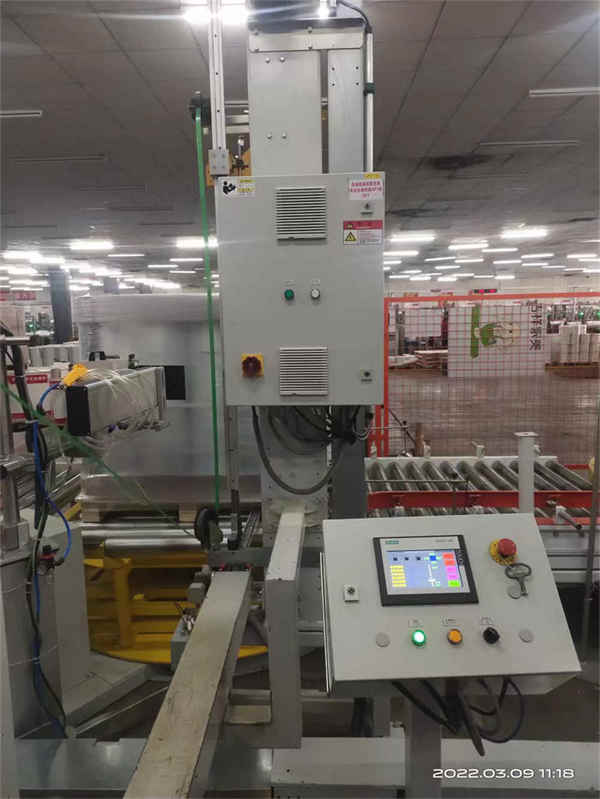

控制面板：

位置：  5m电缆组长度内自由选择

方面： 高度：  1.060 毫米，包括柜底 1,060； 宽度：600毫米； 深度：480毫米；

法规：遵循 VDE 0100/0113、EN 60204，防护等级 IP 54

可编程逻辑控制器： 西门子S7

通过无电压信号与控制系统连接 （2 个输入/3 个输出）

输入：

1. 紧急关闭，2通道

2. 松开捆扎机

3.启动捆扎机

输出：  1. 紧急关闭，2通道

2. 释放输送机/捆扎机基本位置

3. 启动输送机-捆扎程序完成

4、一般故障

绘画：

机器底座框架：RAL 5003，宝石蓝

导带模块：RAL 7035，浅灰色

标准组件：   RAL 7035，浅灰色

控制面板：RAL 7035，浅灰色

标准组件（捆扎带引导装置、头部移动装置、捆扎头）仅提供涂漆为 RAL 7035 的产品。

立式捆扎机标准组件

机械部件

托架和喷枪驱动：

温度：- 10°C 至 + 40°C

电机：防护等级 IP 54， 温度等级 ISO B                                油漆：RAL 7031

车厢导轨： 阿克拉

轴承：不同供应商（INA-Schaeffler、Sankyo、Igus 等）

传动链：遵循 DIN 8187-1

电气元件

环境温度：+ 5°C 至 +35°C

PLC：西门子S7

操作：触摸屏，尺寸 7“，彩色显示屏

控制元件：施耐德电气

主开关：Sälzer

继电器紧急停止：劳易测

继电器：施耐德电气

接触器：施耐德电气

电机接触器：施耐德电气

变频器：施耐德电气

保险丝：西门子

端子：凤凰（羽毛）

接近开关：IFM，插头连接

限位开关：施耐德电气，插头连接

捆扎带分配器 KA5

重量中性表带展开

大带存储空间。

受控、无弯曲地收紧收回的带子。

耐磨带收紧

低维护电磁制动器

集成带末端信号。

与捆扎头技术完美契合。

技术数据

更多信息，请随时与我们联系。

我们可以设计您所需要的。
