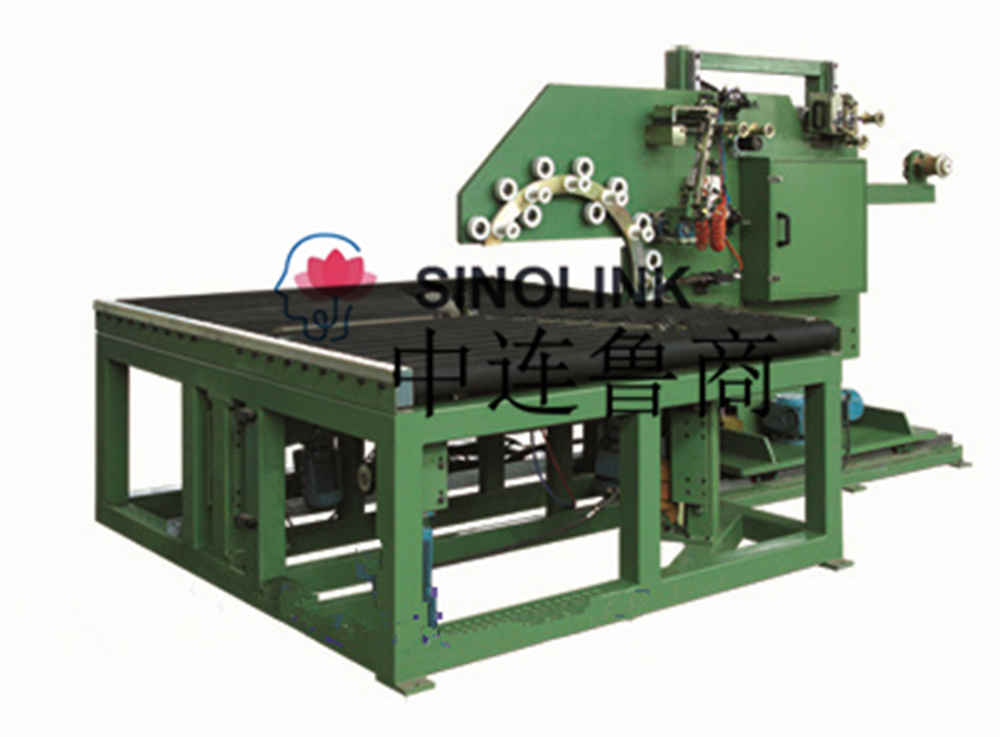

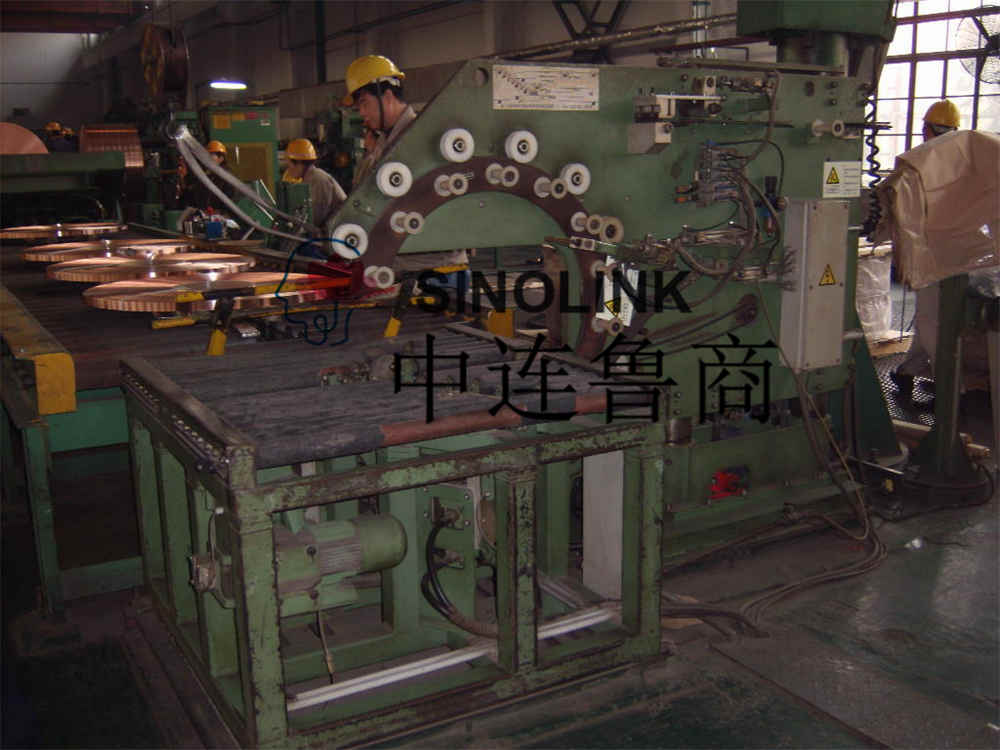

直线卧式环形缠绕包装机

包装工艺：

钢卷通过动力输送机（客户自备设备）进行输送，在进入环机之前，上位机传输钢卷规格（包括内径、外径、宽度、重量等）到环机控制系统。

钢卷通过动力输送机（客户自备）进入打圈机，打圈机根据上机提供的钢卷规格自动切换包装程序，打圈机根据上位机提供的钢卷规格自动对钢卷进行包装。程序设定的动作。

全钢带可自动缠绕纸带，装纸、断纸均由设备本身自动完成，自动缠绕包装，头尾缠绕数量可设定，中间缠绕叠加量可进行调整，断纸后，需要手工将纸带断头用胶带粘合。

绕线完成。

继续下一个卷材包装周期。

主要技术参数：

包装钢带规格：

内径：Φ250、Φ300、Φ400、Φ500

最小外径：Φ600

最大外径：Φ1500

条带宽度：20-200mm

卷重：每卷最大2000公斤。

包装纸卷规格：

材质: 纸胶带

外径； φ600mm（最大）

宽度：80毫米

纸芯内径： φ75mm

整卷最大重量5000kg

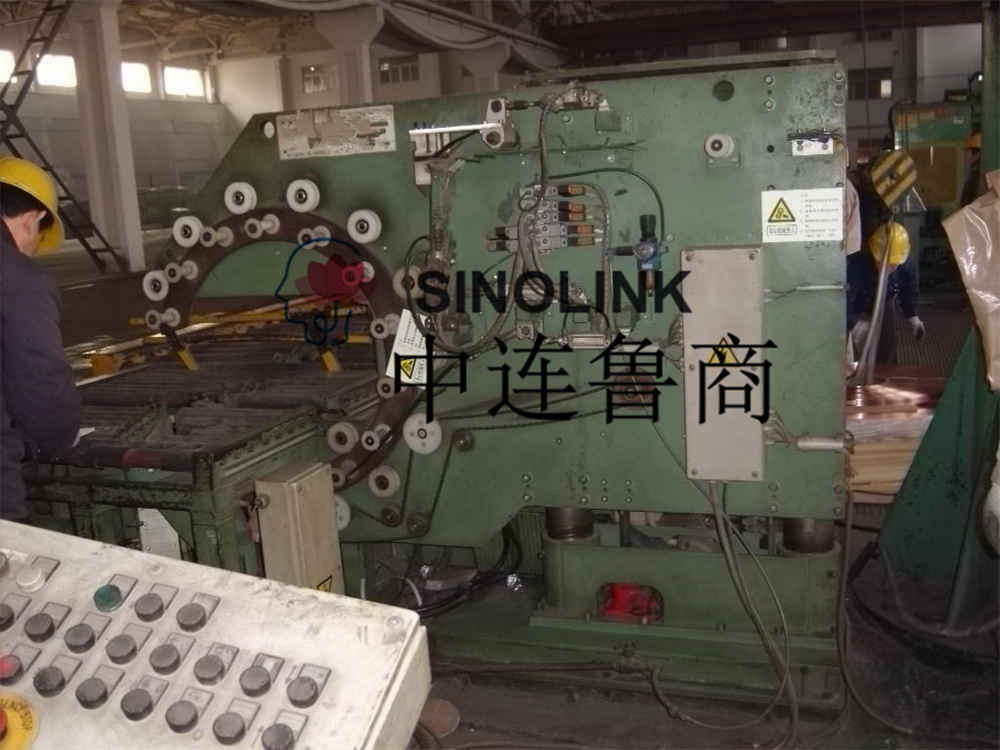

在线卧式环形缠绕包装机供货范围：

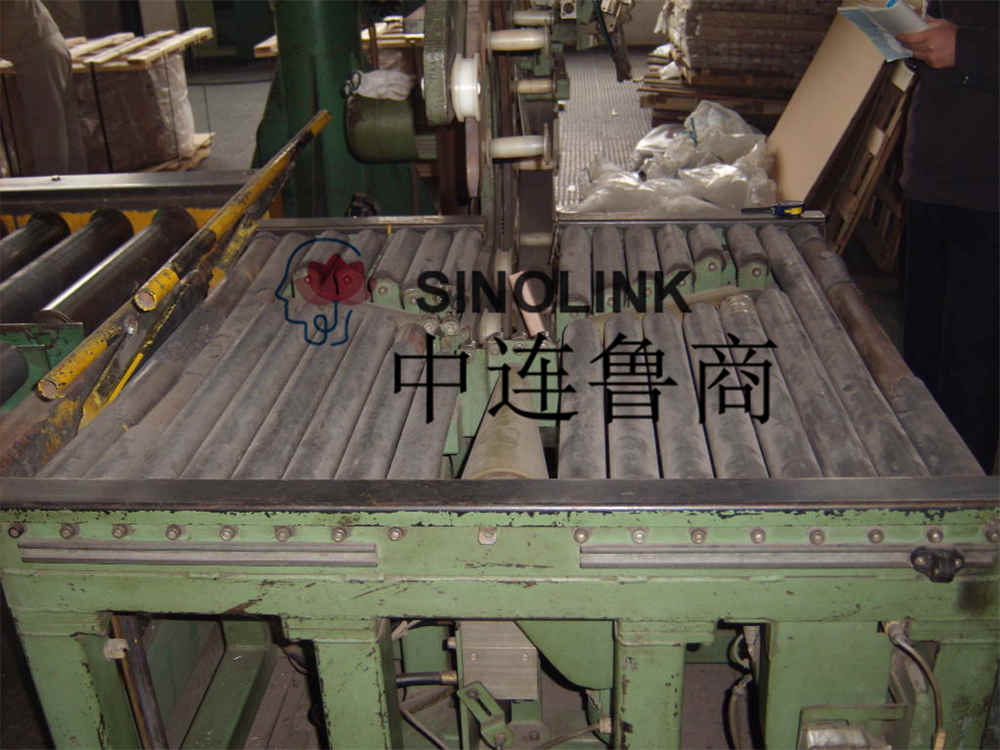

动力输送辊：（1套）

环体机自带输送机，用于将钢卷输送到卷绕工位以及将卷绕钢卷输送出环体

滚筒直径：86mm

节距：127毫米

输送有效面宽度：1500mm

客户输送面标高：800mm

输送高度：900mm（需协调业主进行设备下沉施工，下沉100mm，供应商提供设备基础图纸）

输送长度：1886mm（此尺寸仅供参考，设备尺寸图将在合同签订后1周内由供应商提供）

动力输送辊输送速度：15m/min（变频可调）

有正转和反转工作功能

功率：1.1kw

锥形传动惰轮：（1套）

用于输送到包装工位的钢卷被自动顶升，等待环体机包装

圆锥滚子数量：3

圆锥滚子驱动电机功率：3×0.25kw

圆锥滚子驱动电机进行变频调速。

圆锥滚子头直径：260mm

具有自动弹出功能。

升降驱动方式：液压顶出

液压站电机功率：3kw（详细设计后确定，液压系统由供应商提供）

升降行程：20mm

确保锥形托辊的支撑刚度满足客户要求。

圆锥滚子表面采用90度聚氨酯，增加摩擦力，防止在金属材料上打滑。

辅助滚筒装置：（1套）

用于辅助钢卷顺利通过包装站

辅助辊摆动幅度为90°

气动驱动

转环机构：（1套）

用于带动包装材料旋转，将包装材料卷绕到钢带表面

转环转速：80rpm（最大）

旋转升降行程：300mm

前后行程：80mm

设备功率：

转环电机：1.5Kw

升降电机：1.1Kw

水平移动电机：0.37Kw

包装环具有变频调速功能，可根据包装要求改变包装材料的叠加和速度，旋转环可升降、水平移动。

储带机构：（1套）

用于预存放纸带；

可包裹两种包装材料；

具有缠绕纸带预存储功能，并配有存储带盒，保证卷材包装的拉紧；

纸带支架采用机械阻尼和张紧方式。

自动上带断带装置：（1套）

用于皮带的自动上料、断带，实现包装过程的自动化；

输纸带的松紧度可以调节，通过皮带、弹簧、螺杆调节张紧力；

气动方式自动断带；

缠绕完成后，自动切断纸带并夹紧纸带；

特殊的夹带装置和上、断程序控制，可大大提高设备的包装效率。

控制系统：（1套）

控制整套设备的自动运行；

整机PLC控制，电机变频调速；

采用西门子欧姆龙系列PLC可编程控制器控制，采用独立电控柜，控制与操作一体化，功能强大；

触摸屏控制，功能强大，能够存储各种规格货物的不同包装程序，根据主机提供的钢带规格自动切换，自动缠绕；

动力输送滚筒编码器计数定位，保证钢带输送定位准确，误差±10mm（最大）；

可实时显示工作状态，并具有故障自动提示和报警功能，并具有安全连锁保护装置；

可设置缠绕包装钢带的外径、内径、宽度、包装速度等参数；

转台可根据钢带尺寸自动相对于打包钢带对中；

具有调节包装纸带重叠度和张力的功能，收卷过程中张力恒定，能保证收卷后包装纸保持平整，不拉扯、不起皱。

其他需求：

1、能源介质：

电源：AC380V/5Kw/50Hz

供气要求：

压缩空气压力：0.4-0.6Mpa

耗气量：0.06Nm3/h

气源由买方连接至气动控制箱外部的截止阀。

2. 提供的信息：

合同签订后一周内提供设备安装尺寸图（包括气控箱、电控柜、液压站的安装位置）。

使用说明书（包括电气原理图、维护保养说明书）。

主要电气配置：

附带易损件列表：

售后技术服务：

所有机器自安装调试测试签收之日起实行一年免费保修责任，并提供终身技术和维护服务。售后服务热线24小时提供技术支持，15分钟排除常见问题。遍布全国的售后服务专员为客户提供及时、便捷的现场技术服务支持。

更多详细要求，请随时与我们联系。
