总体技术参数:
1、液压推料器:
托盘保持顶出器,无侧移,无货叉,无托盘保持功能,顶出结构为剪式结构
2.负载能力1500KG ,负载损失距离约280mm,水平重心约135mm(以实际设计为准)
3、自动控制系统:控制方式:无线控制(5-10米),无线操作按钮装配在叉车A柱右侧,包括西门子PLC、变频器(带控制面板的变频器)或同等优质品牌产品、低压电器元件选用施耐德或同等优质品牌产品,碳钢电控箱、P+F光电传感器或欧姆龙等同类优质品牌接近开关,防护等级为IP67;接线端子采用魏德米勒或同等优质品牌产品

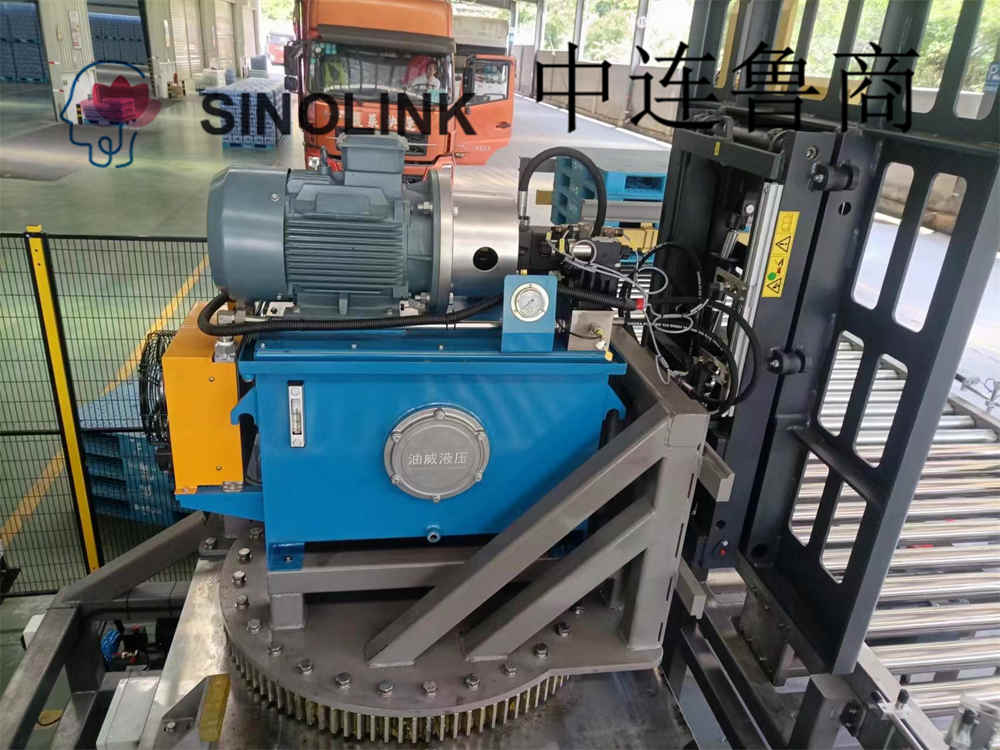

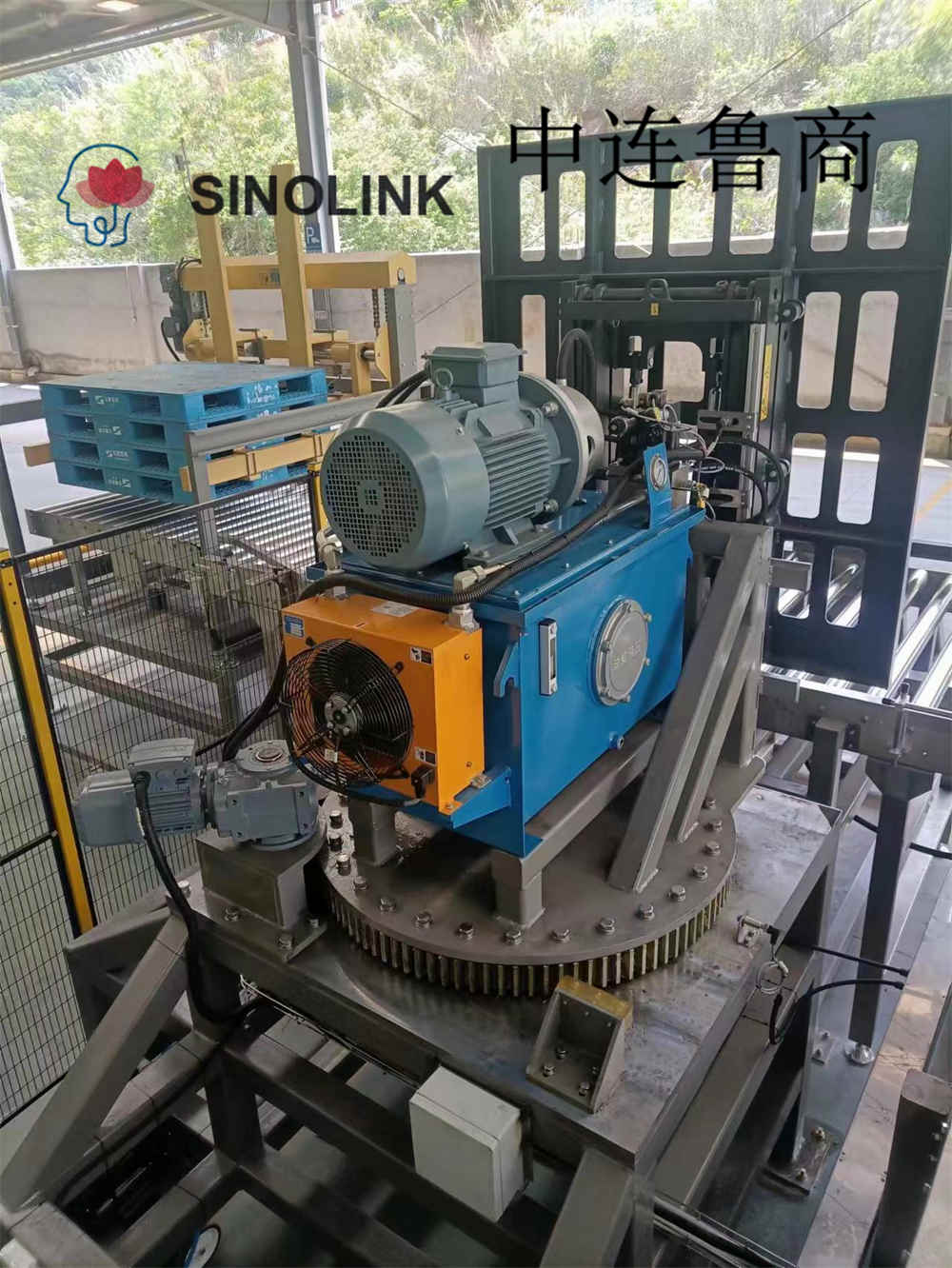

4、单油路液压站:机械连接,液压油流量20-30L/min,压力150BAR;
5、叉车保护装置: 6mm厚碳钢板(以实际设计为准)
6、所有设备连接所需的动力电缆、控制电缆、桥架、穿线管全部采用阻燃电缆,动力电缆均选用获得中国知名品牌产品;
7、电气控制柜采用下进线、下出线,安装通风排风装置,满足IP65防护等级。
8、电机功率: 5.5KW(以实际设计为准)
9、推板尺寸:高1700*宽1350,推行程:1750
10.推动效率: 30托/小时
11、推料机下方的输送带需自备:
1)双排链式输送机
2)链条线速度:16m/min
3)长度:3500mm、2800mm,宽度:1320mm,输送机高度:750mm
12、设备本体颜色及防护色:按客户要求。

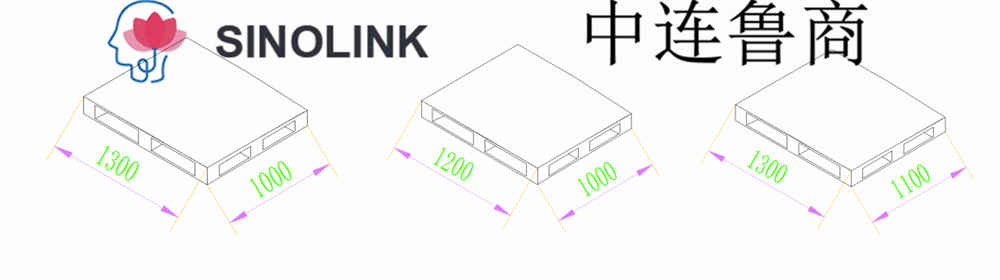

13. 托盘选择
Material: Plastic (Tian Zi Tuo)
尺寸:长×宽×高,毫米:1300×1000×150、1200×1000×150、1300×1100×150
货叉方向:1300/1200方向(底叉拉动,推杆推动方向)
结构形式:双面托盘
单重,公斤:30
负载,公斤:≥1000
输送机的设计必须考虑三种实心托盘形式,所有这些形式都可以在输送机系统上正常使用。

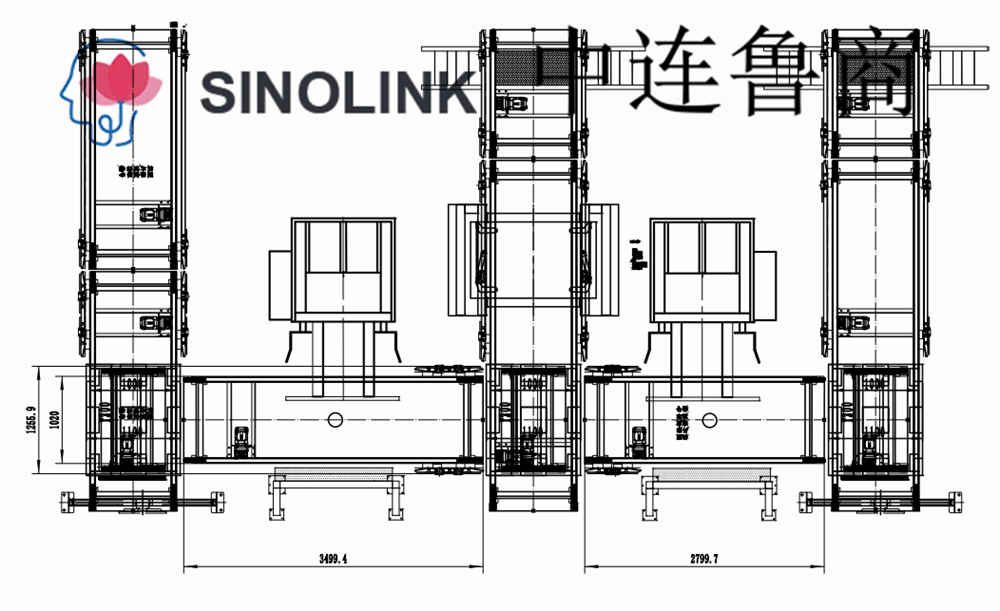

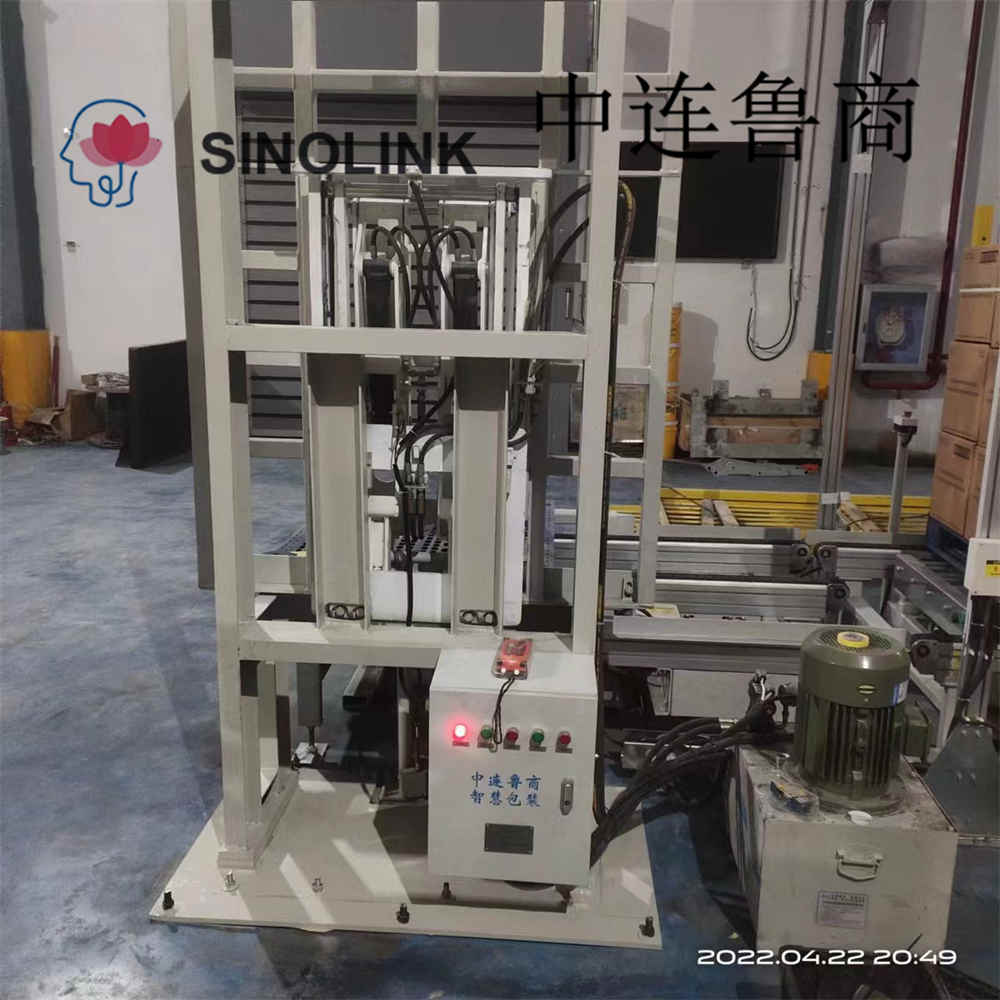

设备布置
