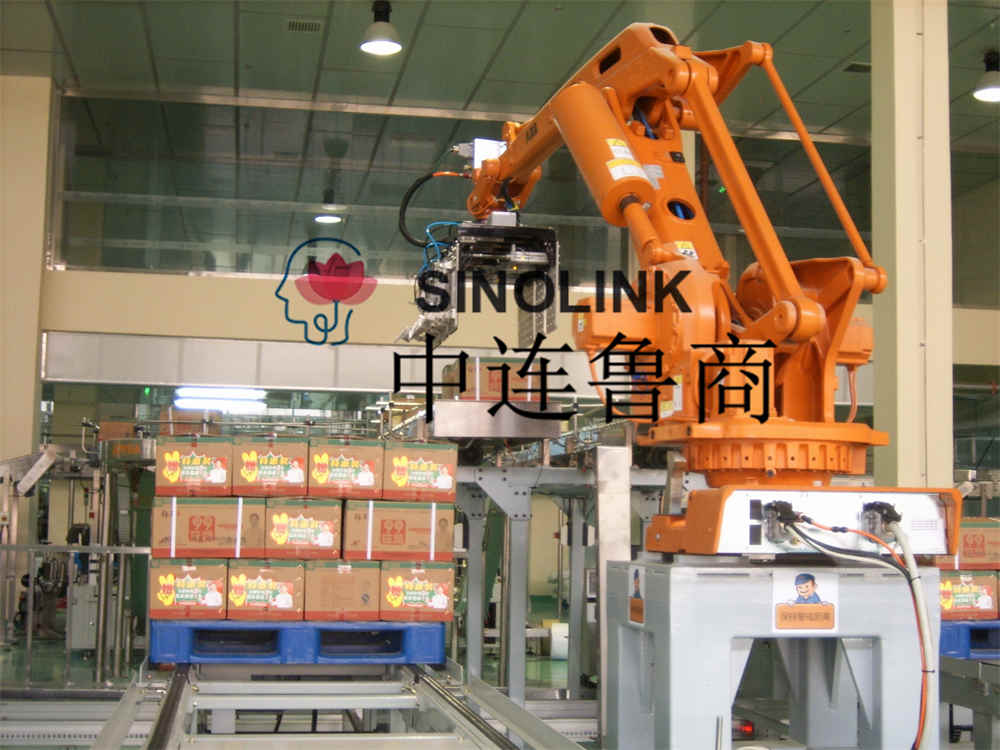

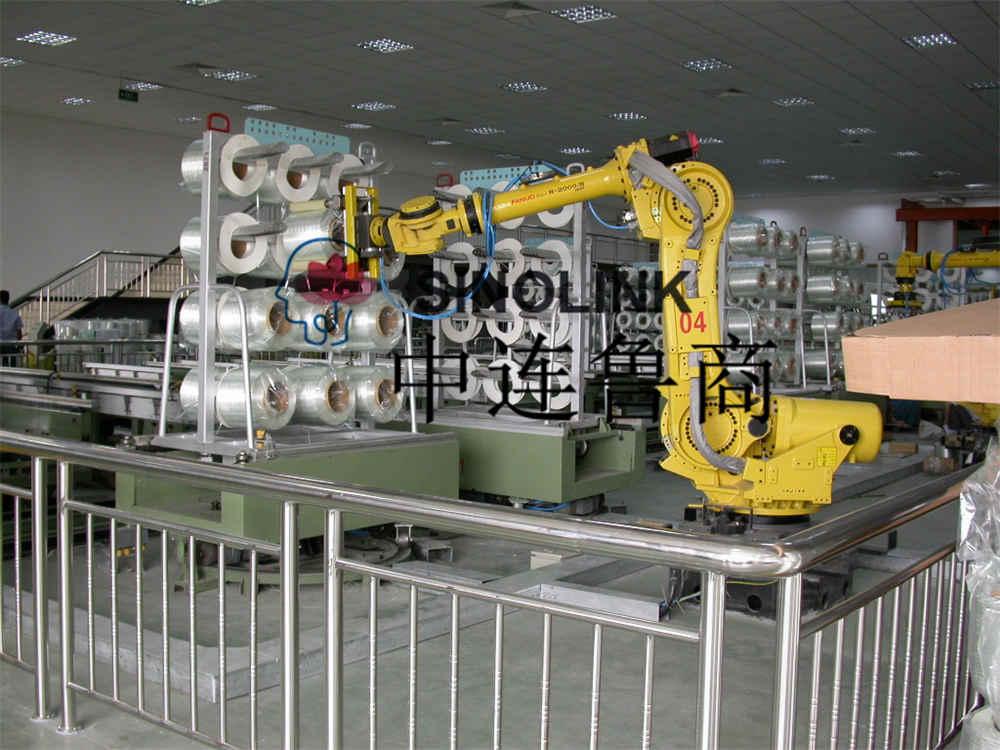

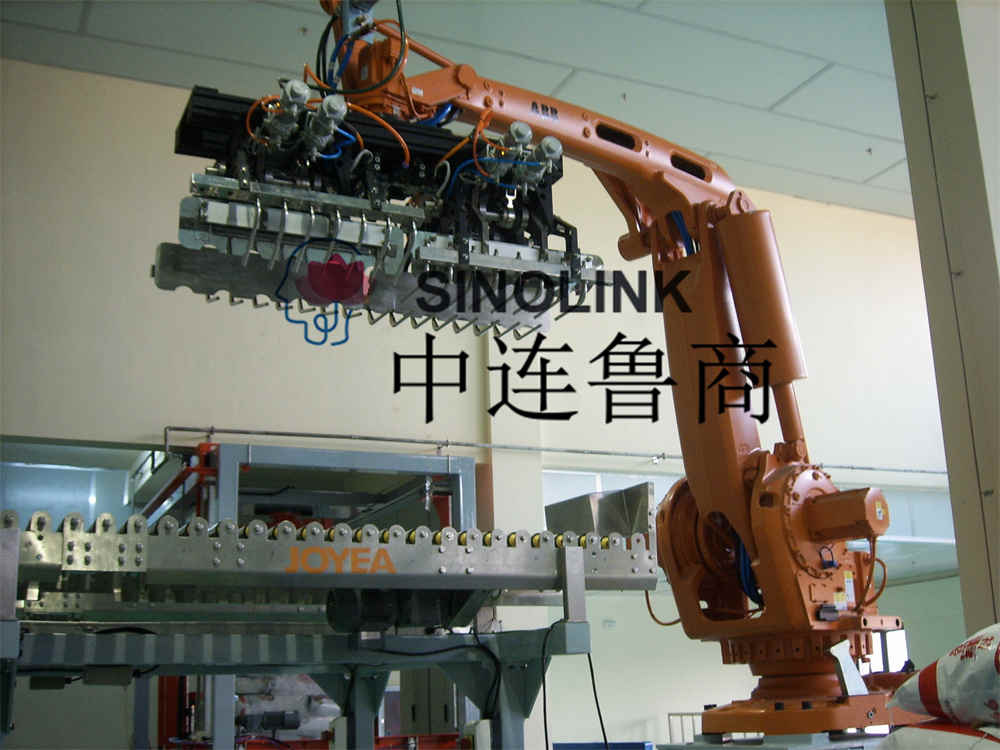

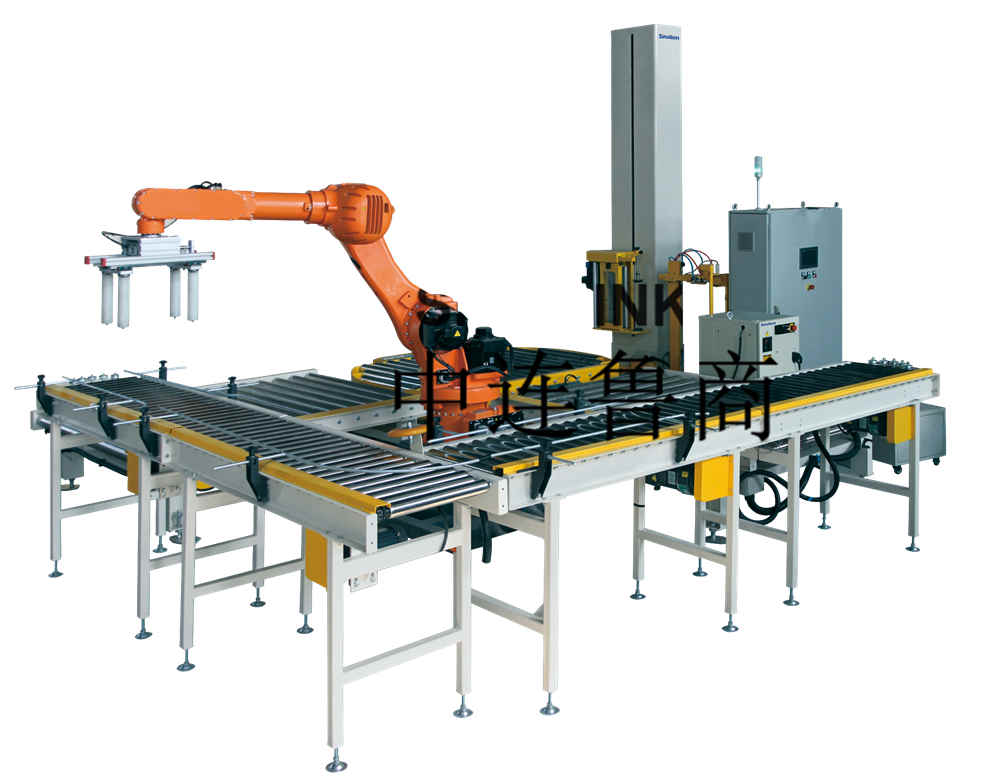

1. 设备概要
设备构造如下。
不。 |
设备 |
数量 |
描述 |
1 |

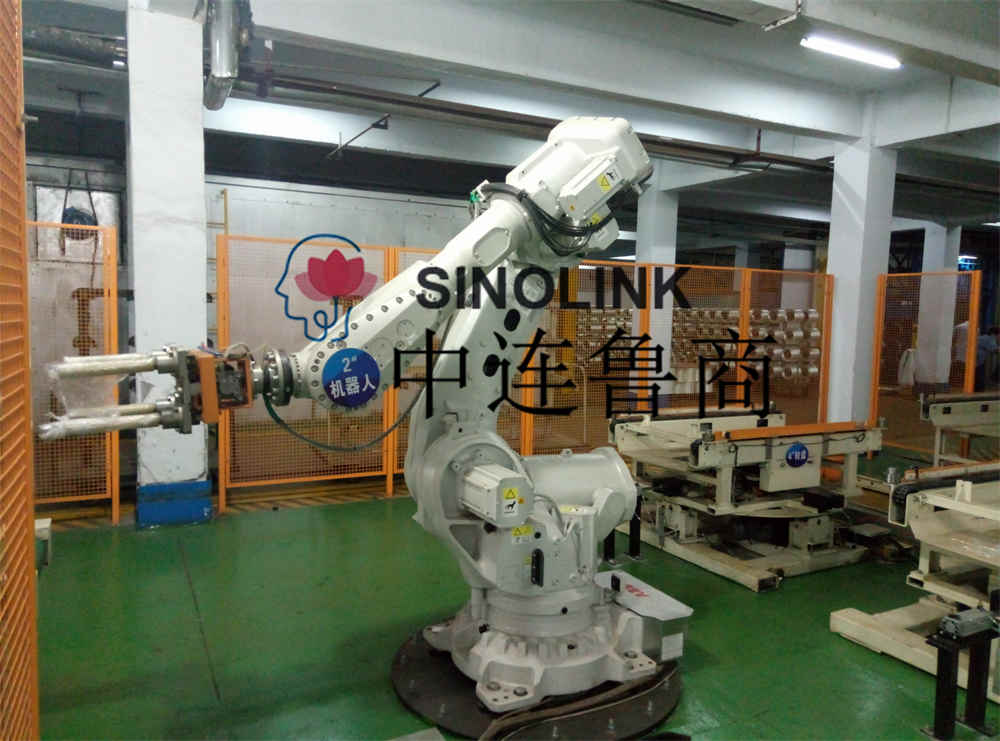

机器人 |
1 |
无机器人底座 |
2 |

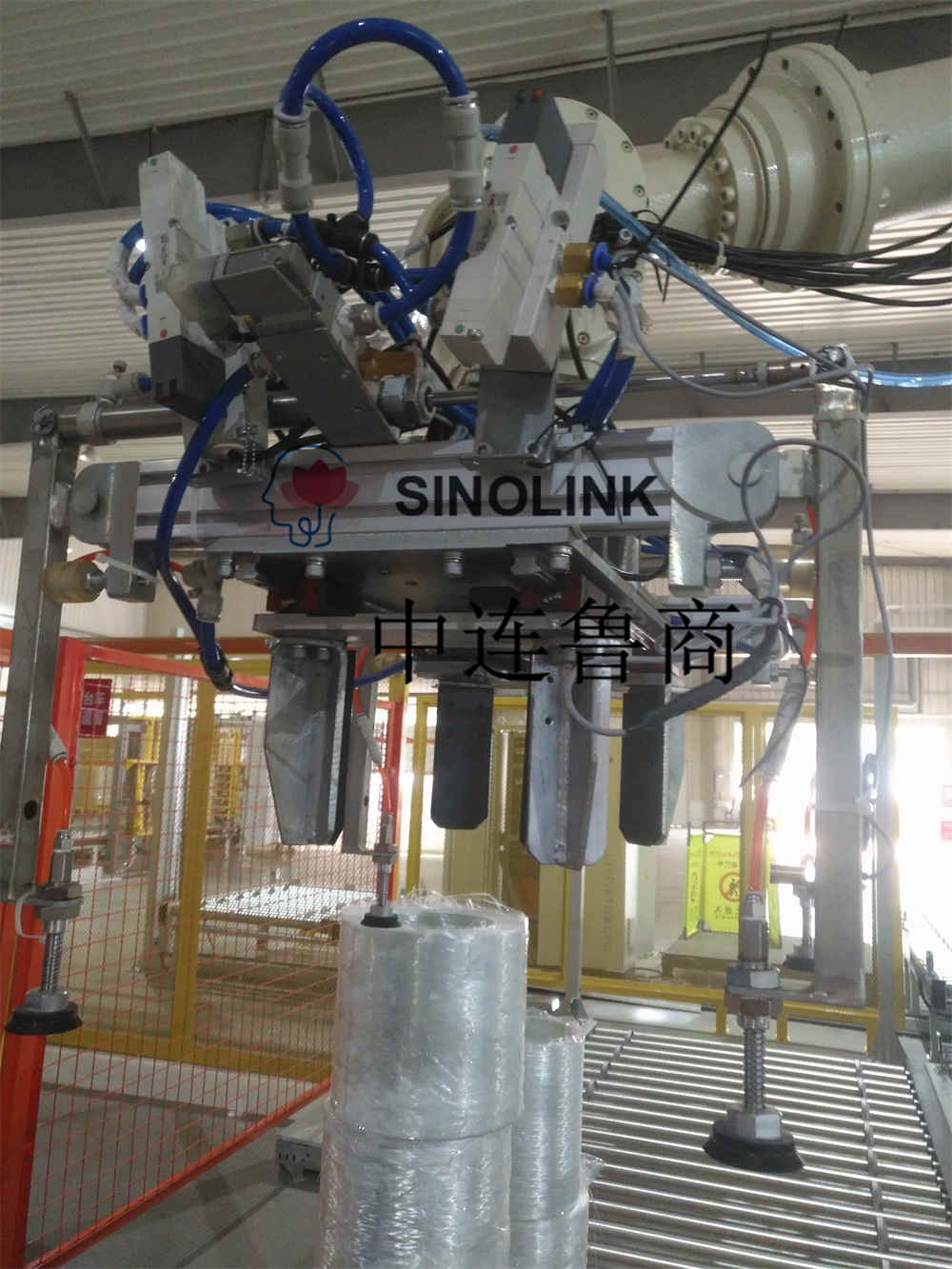

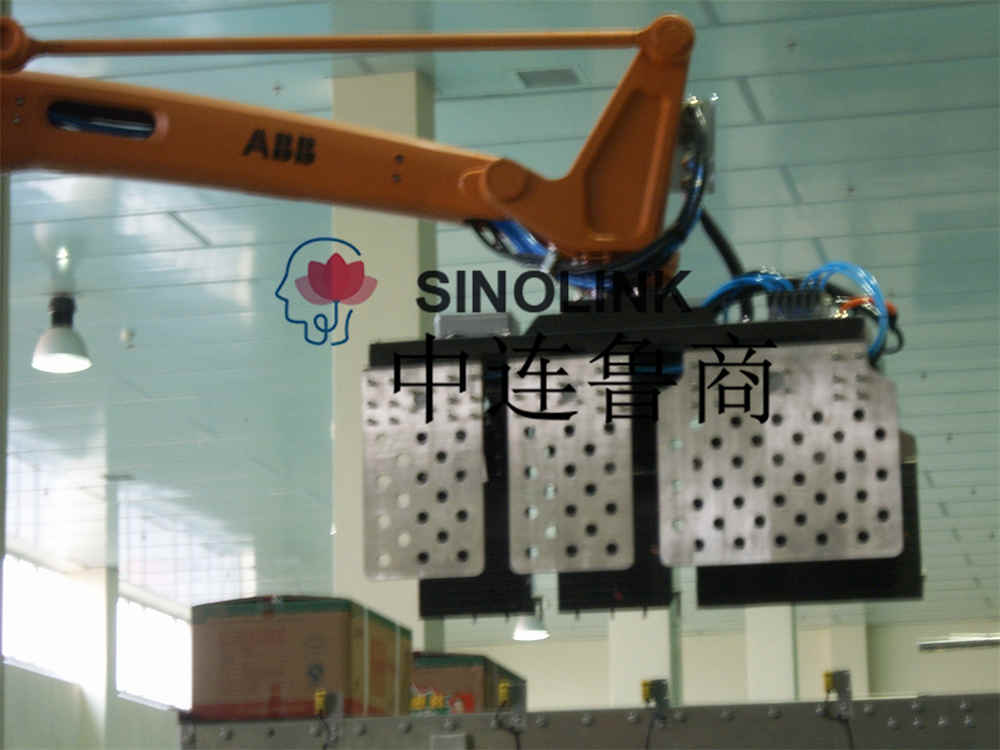

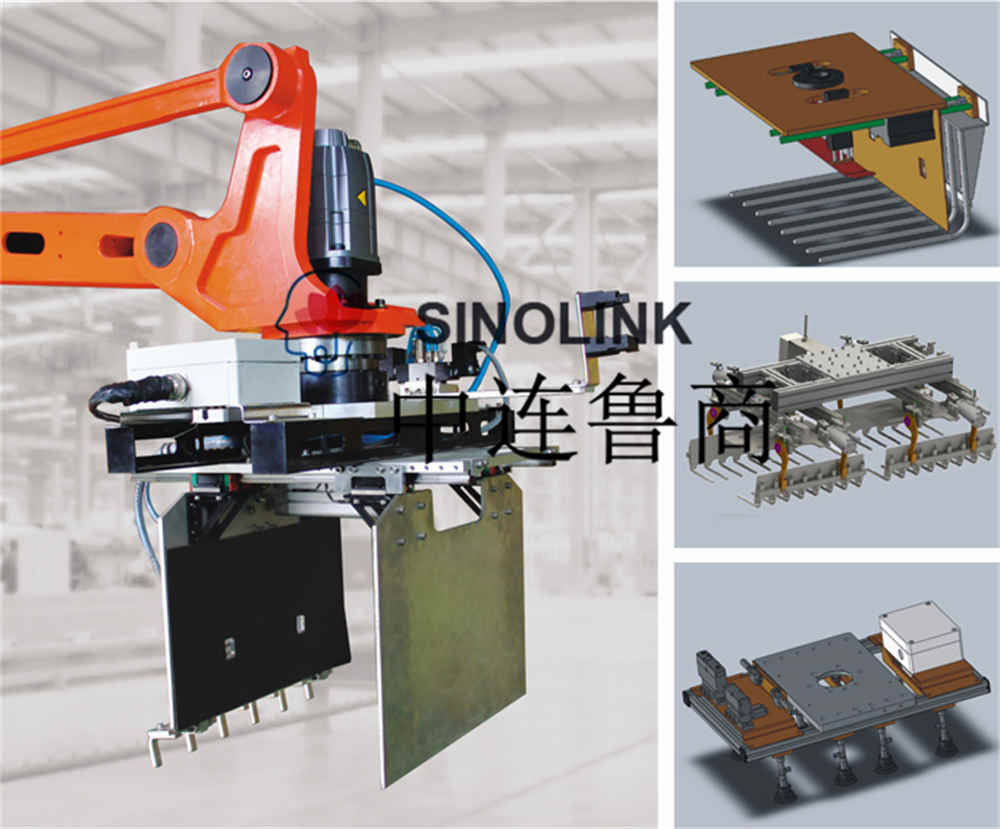

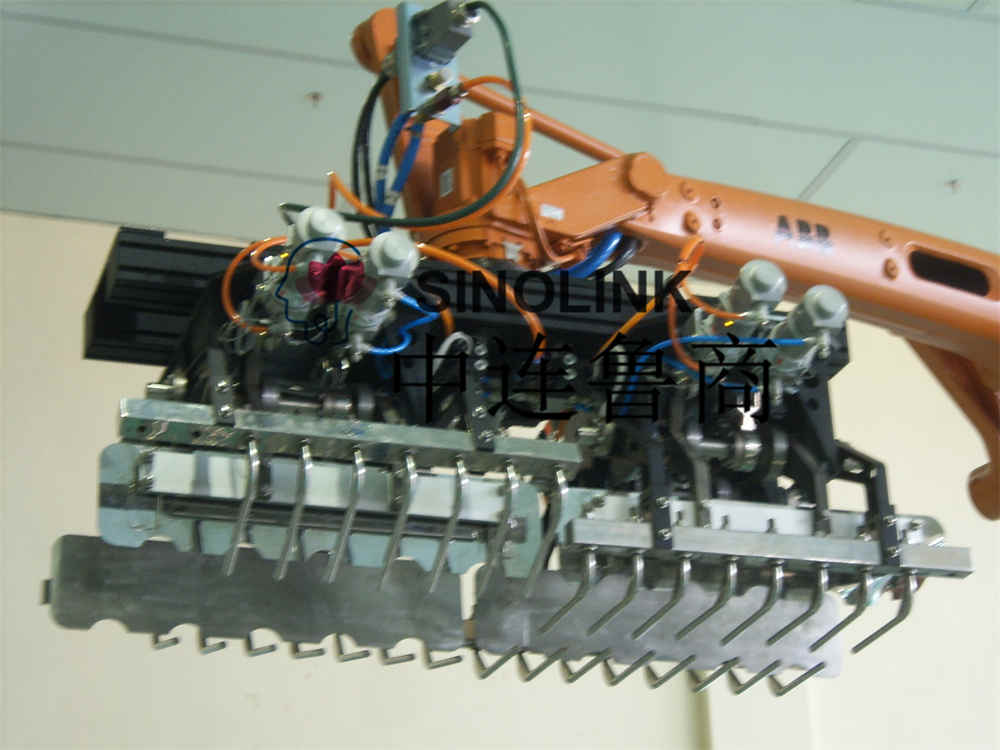

标准手 |
1 |
|
3 |
控制箱 |
1 |
|
4 |
手动示教盒 |
1 |
带10m电缆 |
5 |
紧急停止 |
2 |
控制盒1个，示教盒1个 |
6 |
控制箱与机器人之间的电缆 |
1 |
10m |
7 |
教学记忆 |
最多 120 个区块， 90步×90层 ※健康）状况 “块”ד台阶”ד层” ≤45,000 |
|
8 |
外部互锁信号 |
其种类请参见电气图纸中的联锁列表。 |

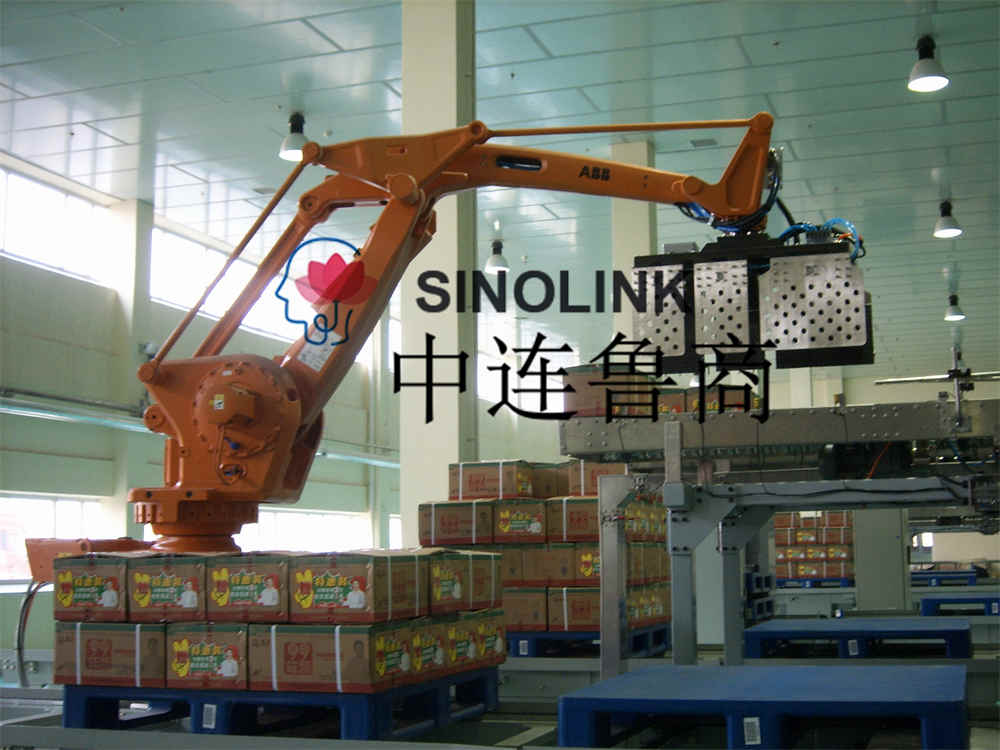

2. 一般规格
布置形式：请参阅所附布置图。
1） 处理产品的详细信息

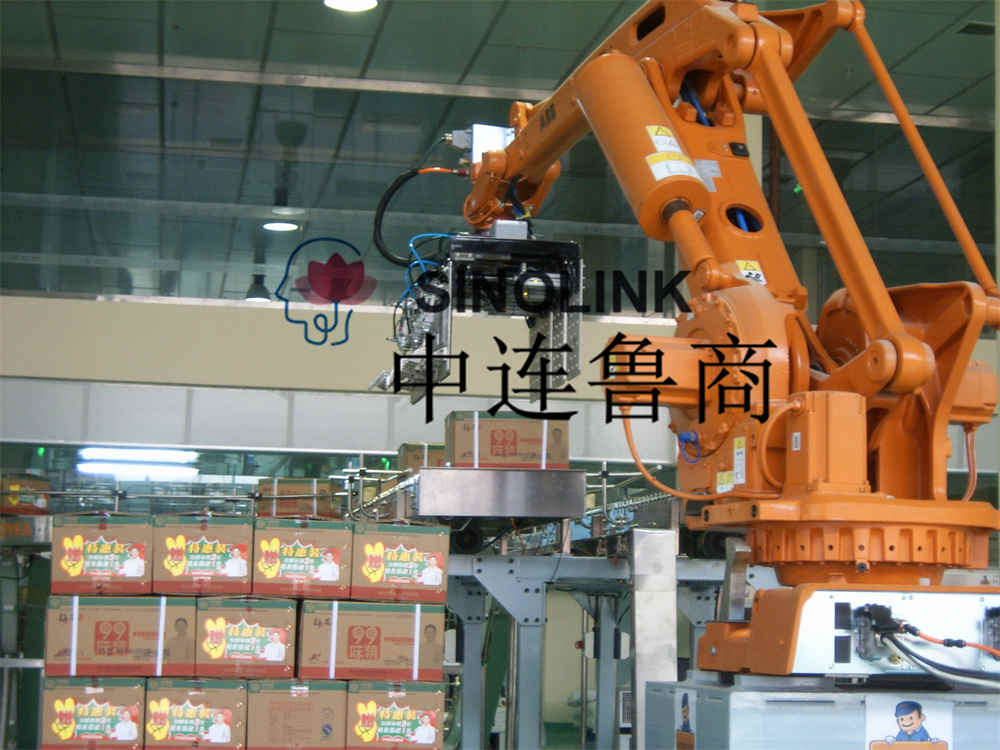

包装类型: 盒装
A。 内容：
尺寸、重量和件数/托盘数
N0. |
产品 |
尺寸和重量 |
件数/托盘 |
宽×长×高 – 重量（公斤） |
件/层×层数 =袋子/托盘 |
||
1 |
255宽x370长x260高-17公斤 |
10盒x 6层=60盒/托盘 |
2） 堆垛高度： 1560毫米（不含托盘）
3） 处理能力： 200-400盒/小时
※Condition
不考虑托盘交换时间。
4） 托盘尺寸： 1000（宽）×1200（长）×150（高）

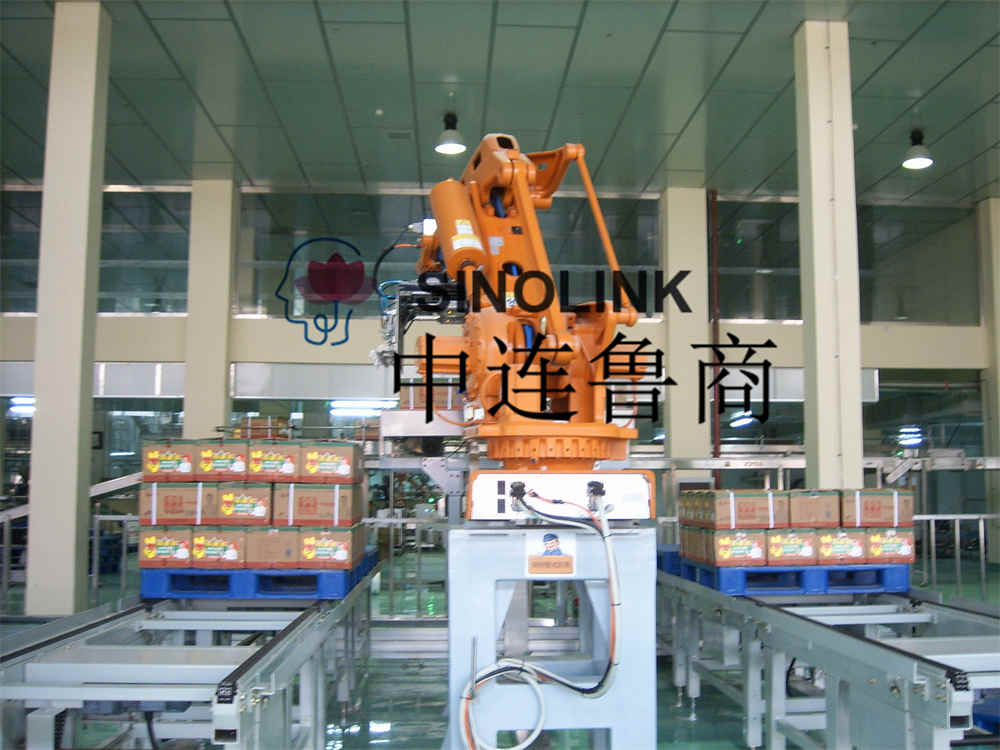

5） 堆叠模式：
请参阅附图。
3. 安装环境
1） 安装地点：室内
2） 环境温度：常温(0℃～40℃)
3） 相对湿度：正常(45%RH～85%RH)
4） 气氛：正常（无特殊环境需要防锈、防爆、极低温措施）
4. 能量源
1） 所需电源
三相3线，220V，50Hz(最大波动±10%)
A。 控制电源为220V或100V单相，取自主电源R、S相。微型计算机采用专用直流电源供电。
b. 接地端子安装在控制箱内。请按照与电源线相同的方式将地线连接至接地端子。
2） 所需功耗：FUJI ACE 2.3KVA
5. 气源
1） 所需气压：0.5Mpa（高于表压）
2) Required air consumption消耗量: FUJI ACE 120Nl/min
3） 压缩空气将在接头 3/8B（管道尺寸）处接收，该接头 安装在压缩空气柱上。
6. 控制箱规格
1） 材质：厚钢板-2.3mm（门-1.6mm）
2） 结构：自立式防尘结构（前门式）
3） 外形尺寸：700W×350D×1700H
4） 使用语言：英语、中文
5） 辅助设备供货范围
设备 |
在适用范围 |
超出范围 |
Device 元件 |
In-scope 有 |
Out-scope 无 |
断路器 |
○ |
控制箱内灯 |
○ |
||
电机断路器 |
○ |
电源插座 |
○ |
||
漏电断路器 |
○ |
编程 梦 |
○ |
6） 控制箱内电线尺寸 :
我们保留选择合适的电线制造商的权利。
控制电路：0.75Sq（小电流电路为AWG28以上，I/O电路为0.5～0.75Sq）
A。 电源电路 :
电机容量
|
(0.2～1.5kw) |
(2.2～3.7kw) |
(5.5千瓦) |
AC200/220 |
1.25平方以上 |
2平方 |
3.5平方 |
电机容量 |
(0.2～2.5kw) |
(2.5～4.5kw) |
|
交流伺服电机 |
1.25平方以上 |
2平方 |
7） 电线颜色 :
电源电路 |
黑色（我们的标准） |
控制电路（交流） |
黄色的 |
控制电路（直流） |
蓝色的 |
地线 |
绿色的 |
8） 相位颜色 :
R相R |
红色的 |
S相S |
白色的 |
T相 T |
蓝色的 |
9） 灯和按钮颜色 :
跑步 |
停止 |
打开 |
分解 |
信号 |
其他的 |
|
灯 |
－ |
－ |
－ |
－ |
－ |
－ |
按钮 |
－ |
－ |
－ |
－ |
－ |
－ |
10） 一般信息 :
A。 控制箱内，圆形焊锡较少 端子用于电源电路，Y形焊料较少 端子用于控制电路。
b. 同一端子上连接的电线不得超过 2 条。
C。 除电源电路外，所有线管均标有与顺序中使用的相同编号。电源电路使用具有识别颜色的绝缘帽。
更多信息或要求，请随时与我们联系。
