全自动旋转臂拉伸包装机

全自动旋臂缠绕机主要参数:

1.机器承重:2000Kg(最大)

2、包装效率:30载/小时(max)(按两层包装计算)(10000瓶/小时)

3、输送线速度:140mm/s

4、输送面标高:500mm(待定)

5、摇臂转速:15rpm(max)

6、总功率:~3KW

7.工作重量:2000Kg


联系现在 电子邮件 电话 WhatsApp
产品详细信息

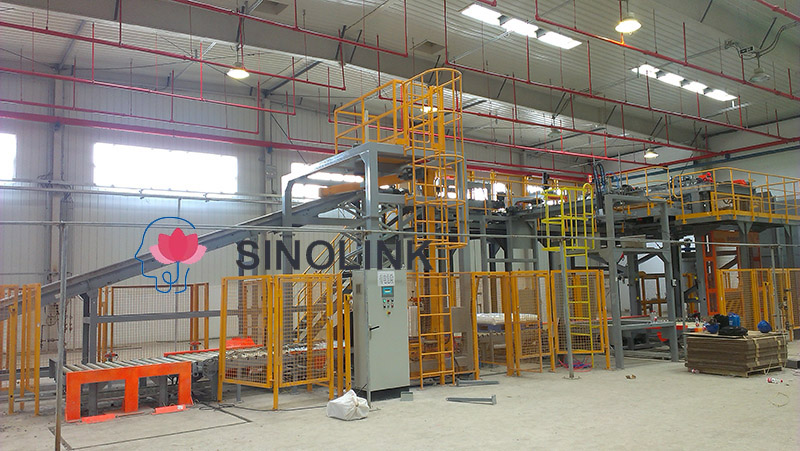

Full Automatic Rotary Arm Stretch Wrapper  Full Automatic Rotary Arm Stretch Wrapper

主要电器零部件 全自动旋转臂拉伸包装机

组件名称

品牌

可编程控制器

西门子

触摸屏

西门子

逆变器

施耐德

光电开关

松下

接近开关

欧姆龙

断路器

施耐德

微型断路器

施耐德

接触器

施耐德

电磁阀

标准配置:亚德克

圆柱

标准配置:亚德克

摇杆 驱动减速电机

中国名牌

主控设备

施耐德

螺栓和其他紧固件

 8.8级

DC24V-3A电源单独提供,直流电源选用明纬;


主要技术数据 全自动旋转臂拉伸包装机

2 .1 技术数据:

1.机器承重:2000Kg(最大)

2、包装效率:30载/小时(max)(按两层包装计算)(10000瓶/小时)

3、输送线速度:140mm/s

4、输送面标高:500mm(待定)

5、摇臂转速:15rpm(max)

6、总功率:~3KW

7.工作重量:2000Kg


2 .2、包装材料

缠绕膜:卷芯直径3英寸,宽度500mm,膜径260mm,膜厚20-35μm



2 .3、场地准备

压缩空气源:

1、工作电压:380VAC/3相5线/50Hz

2、耗气量:1000ml/min,无油无水

3、气动工作压力:0.5~0.6MPa

4、总功率:≈3kw

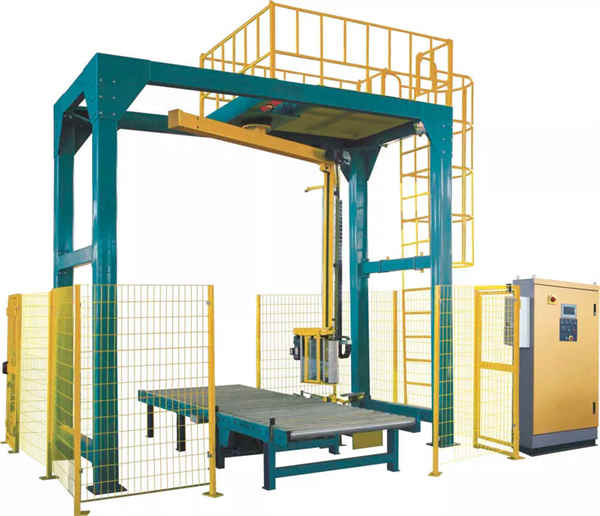

Full Automatic Rotary Arm Stretch Wrapper

3 、供货范围 全自动旋转臂拉伸包装机

3 .1旋臂式缠膜机(1台)

3 .1.1 旋臂驱动系统(1套)

1、带制动电机变频调速。

2、摇臂减速器:国内知名品牌

3、功率:P=1.1KW

4、摇臂传动带刹车变频调速

5.摇臂导轨。

6、摇臂两端设有固定和移动两个限位。



3 .1.2 胶片托架部件(1套)

1.  薄膜小车升降采用链条传动,平稳可靠;

2.  薄膜托架升降驱动减速电机:涡轮蜗杆减速器;

3.  电机功率:0.37kw;

4.  膜架拉伸比:1 : 2.5

5.  起重减速电机品牌:中国名牌



3 .1.3 主要结构件(1套)

1、机架为龙门式四立柱方管钢结构,材质为Q235型材。

2、车架上部装有驱动支架。

3、摇臂部件通过回转支承固定在摇臂架上。



3 .1.4 安全防护装置(1套)

1.  机器机架零件 设有安全保护装置和防护网,防护网门锁与设备联锁。安全门打开时,设备停止运行;

2.  防护网尺寸,3900mm(L)X3640mm(W)(以图纸为准)

3.  设备运行后,停止位置在左底端,防护网门在右底端;

4.  门保护器采用插头式开关。


3 .1.5胶片托架(1套)

1.  薄膜小车安装光电开关,自动检测货物高度;

2.  交流电机功率容量:0.37KW;

3.  拉伸比:1:2.0,送膜速度可调;

4.  如果没有断膜,接近开关将用于电机驱动;

5.  膜架随动机构;

6.  电影 马车的 送膜臂转动,接近开关控制送膜电机的启停,实现送膜的随动。


3 .1.6 自动贴膜及切膜(1套)

气动 系统:AirTAC

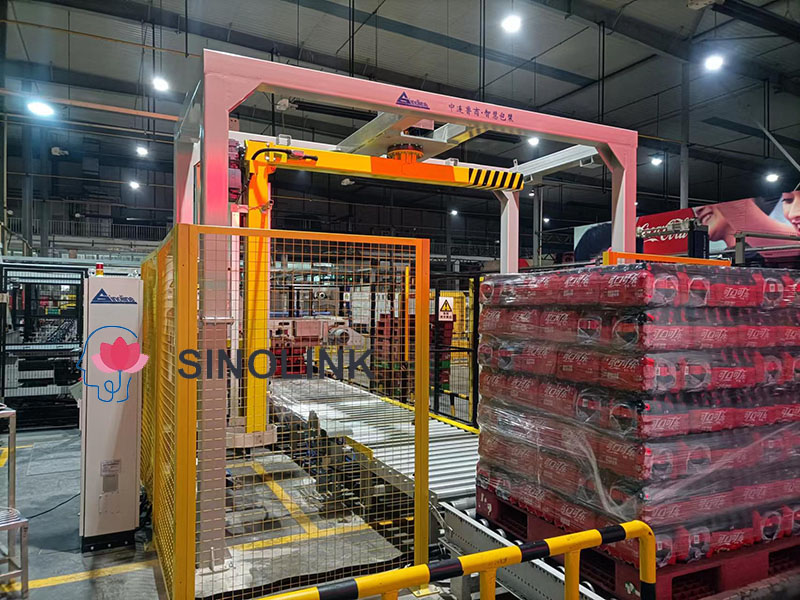

Full Automatic Rotary Arm Stretch Wrapper

3 . 2个 气动系统

气源:用户自备。

零件:亚德客



3 . 3个 安全固定装置 全自动旋转臂拉伸包装机

1.旋臂启动与输送线联锁。

2、尼龙环形反光镜的安全防护原理。

3、反光板光电开关保护:当运行方向有物体时,尼龙圈变形,反光板跑偏,光电开关失去信号,机器停机。当反光板与光电开关之间有间隙时,光电开关失去信号,机器停止。



3 .5:电气系统 全自动旋转臂拉伸包装机

1、PLC可编程控制;

2、触摸屏操作,缠绕层数和次数可设置;

3、光电开关自动感应货物高度;

4、回转支承驱动,定位准确;

5、数字参数设定:悬臂转速、膜架升降速度、膜架出架速度;

6、机器设有自动、手动和侧开关功能,更好的保证包装系统的运行;

7、机器运行设有警示灯。


Full Automatic Rotary Arm Stretch Wrapper


4 、技术服务 全自动旋转臂拉伸包装机

安装(中国)

我们会派现场工程师到你们工厂进行安装试运行,你们要做好现场准备

培训(在中国)

我们会培训你的人操作和维修机器,可以达到很高的水平,通常在一个小时内解决问题

保证(在中国)

1年保证

Full Automatic Rotary Arm Stretch Wrapper



更多信息,请随时与我们联系。

战争

WhatsApp:+86 15634865861
