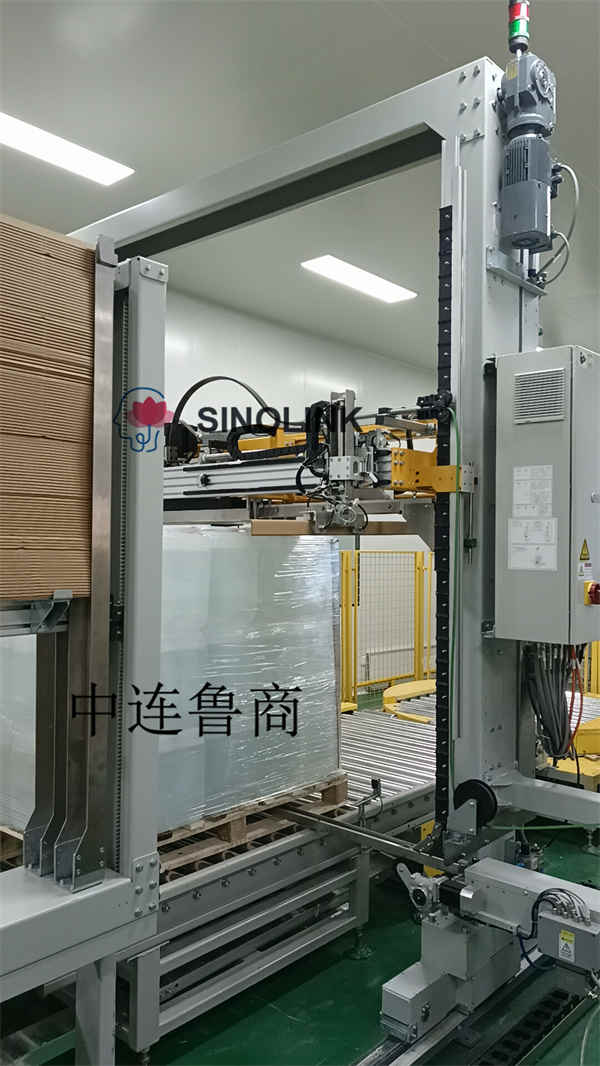

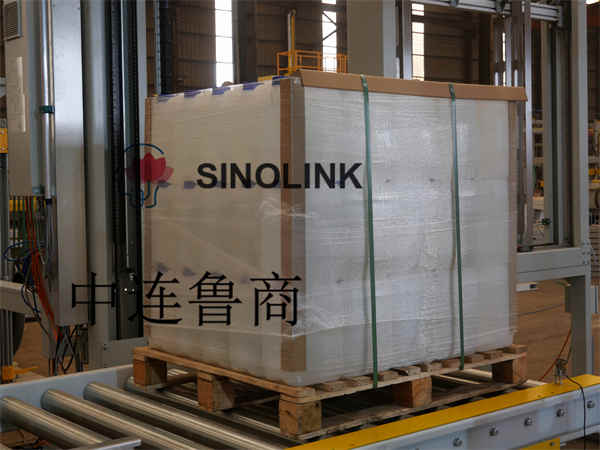

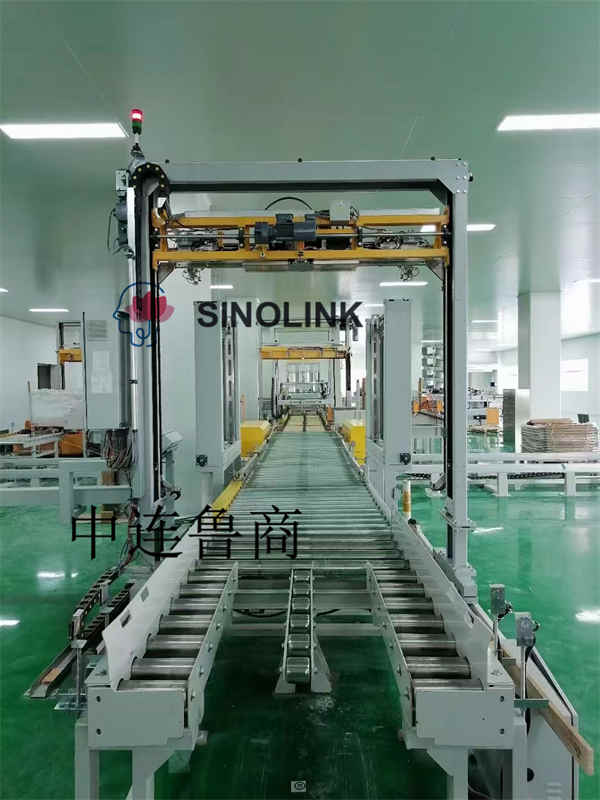

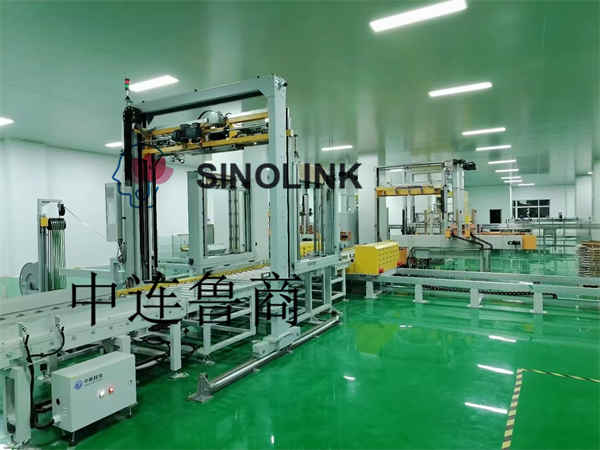

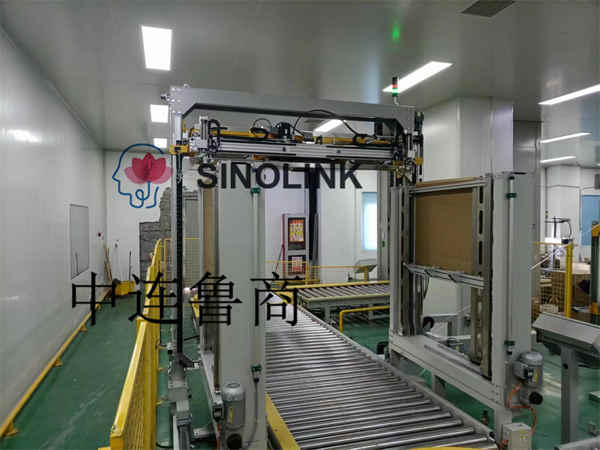

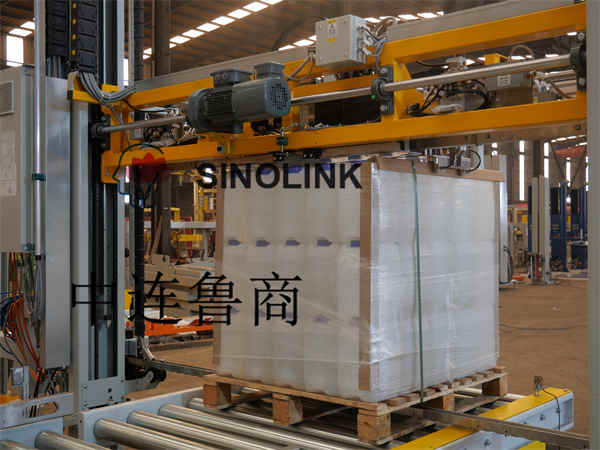

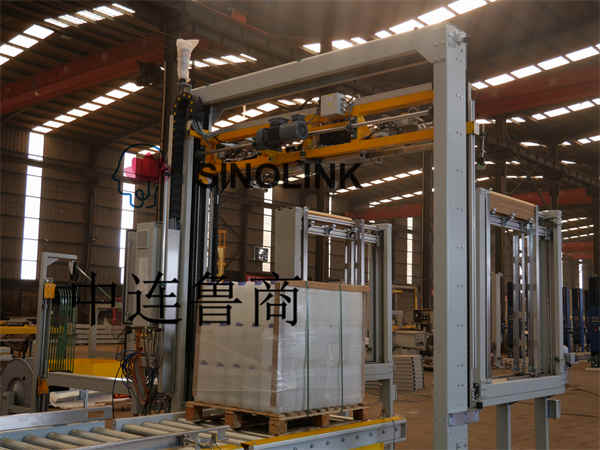

捆扎头位于顶部,角护罩自动延伸,并带有用于刺穿箭头的捆扎机。
捆扎机由以下几部分组成:
1. 坚固耐用的结构框架
2、捆扎机头可提供可靠的拉力和稳定的接口强度,模块化、快速更换
3、通过制动电机+齿轮齿条的结构,驱动压板架上下移动
4、机头牢固放置在机头座上,并跟随升降架做垂直运动
5、机头升降架上,机头两侧各有一个可移动的长角防护气动抓手

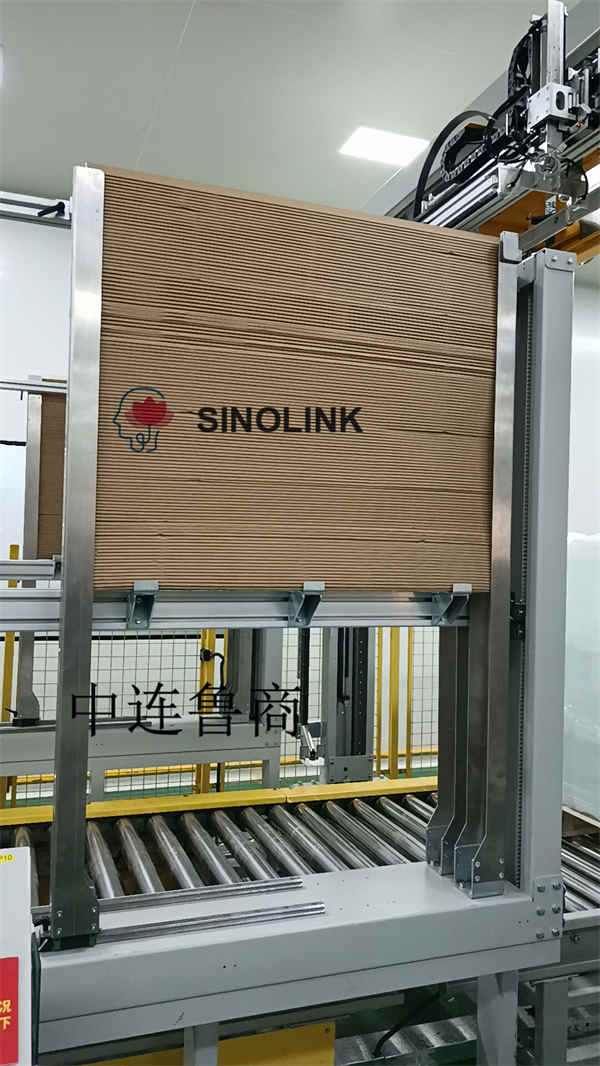

6、长角料仓放置在地面上,具有升降功能
7、捆扎头维护可离线或现场进行,更换易损件和备件非常方便
8、捆扎带通过捆扎机头的浮动装置,沿着货物提供围绕货物的均衡拉力
9、带分段式陷阱的可伸缩捆扎带槽系统,保证捆扎顺畅、捆扎快速
10.具有箭头机构,可穿过托盘的间隙
11.箭头有双面光电检测托盘间隙是否有堵塞
12.可根据进货的不同高度自动检测
13、主控系统置于机身框架柱上
14.可根据现场要求独立放置人机界面触摸屏操作箱

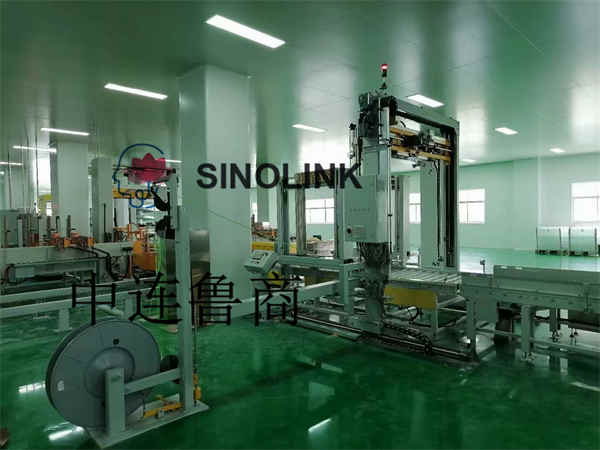

15、纯机械带卷带存储带,收紧时可存储多余捆扎带,可安装20-75公斤捆扎带。
捆扎机技术参数:
捆扎带宽度:12或16毫米(订单时确认);
捆扎带厚度:0.6-1.0毫米(订货时确认);
捆扎带材质:PET(聚酯);
捆扎带缠绕尺寸:内径.406毫米 外径.600-760毫米 卷宽.150-190毫米;
捆扎张力:200-3500 N(可调);
接口:高强度摩擦粘合;
护角:45W*45W*900L*4t(200个筒仓);
进给/张紧模块重量:21 kg;
卡扣模块重量:20公斤;
头架移动速度:160mm/s。
捆扎机标准配置要素:
序列号 |
姓名 |
品牌 |
它所属的部分 |
1 |
稳压电源 |
Mingwei |
电控系统 |
2 |
可编程逻辑控制器 |
西门子 |
电控系统 |
3 |
接触器 |
施耐德 |
电控系统 |
4 |
薄板继电器 |
Hongfa |
电控系统 |
5 |
继电器 |
欧姆龙 |
电控系统 |
6 |
断路器 |
施耐德 |
电控系统 |
7 |
按钮 |
施耐德 |
电控系统 |
8 |
接近开关 |
欧姆龙 |
电控系统 |
9 |
光电开关 |
欧姆龙 |
电控系统 |
10 |
触摸屏 |
西门子 |
电控系统 |
11 |
减速器 |
Dongtuo |
机械系统 |
12 |
轴承 |
日本精工株式会社 |
机械系统 |
13 |
圆柱 |
QILIKE |
机械系统 |
详细需求,请随时与我们联系。
