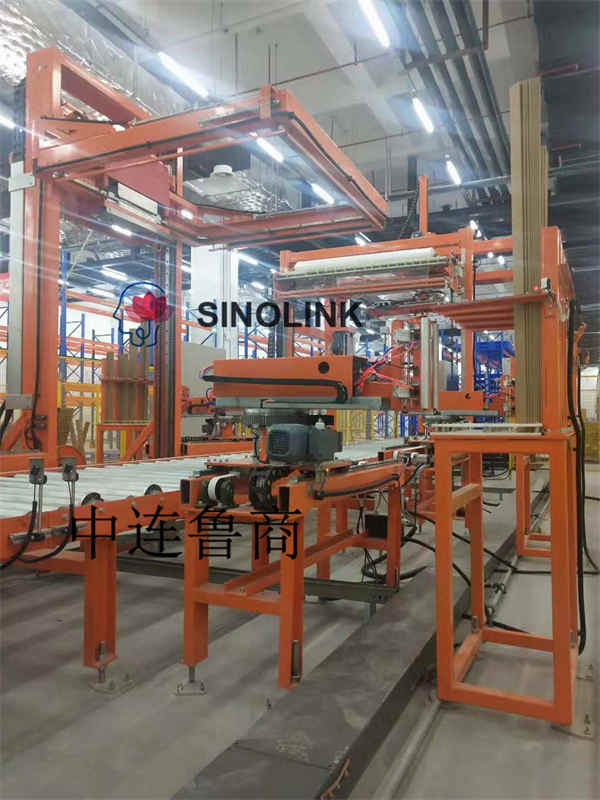

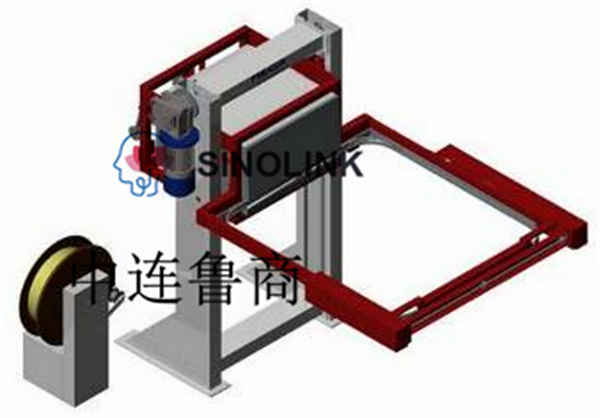

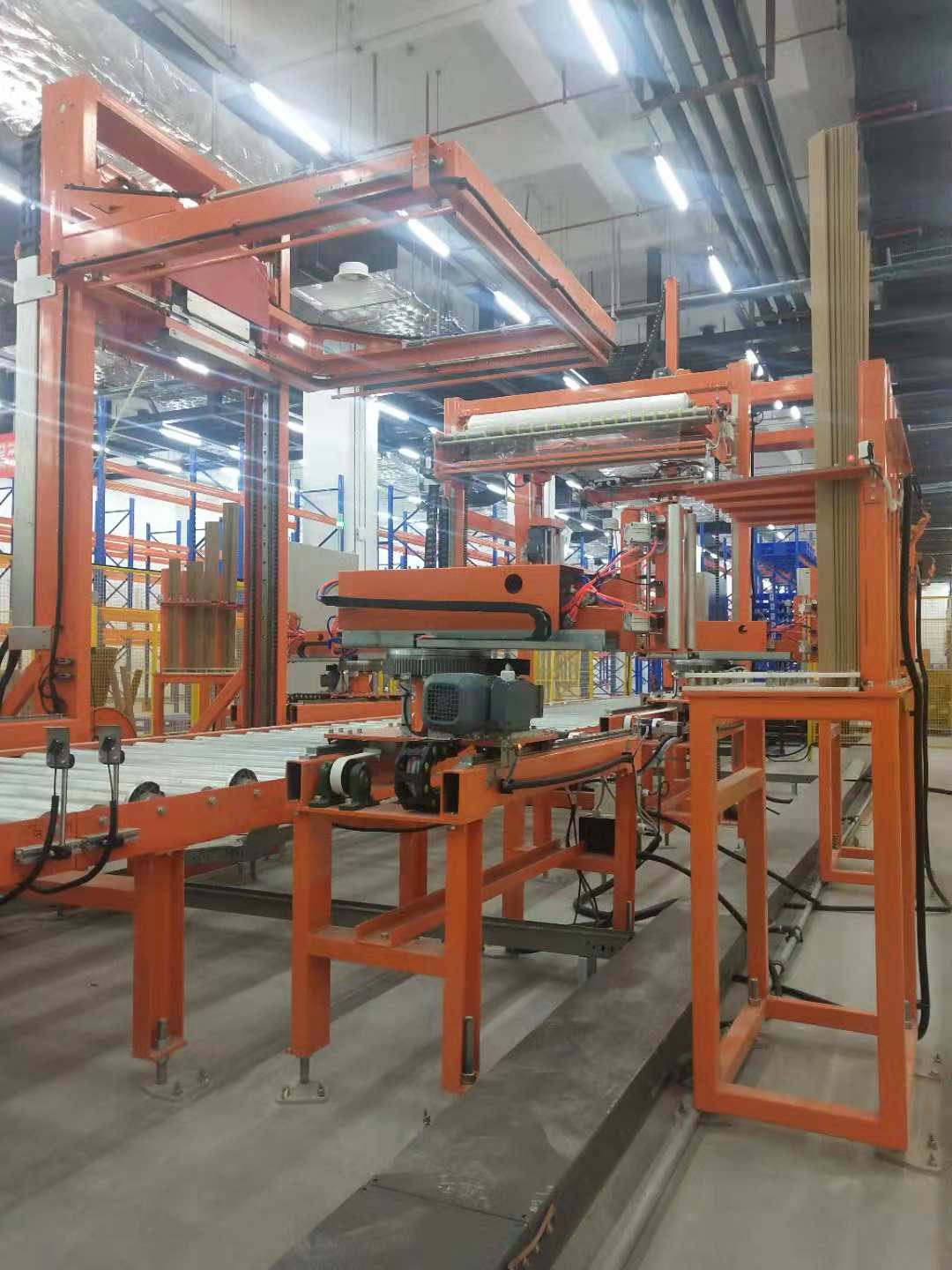

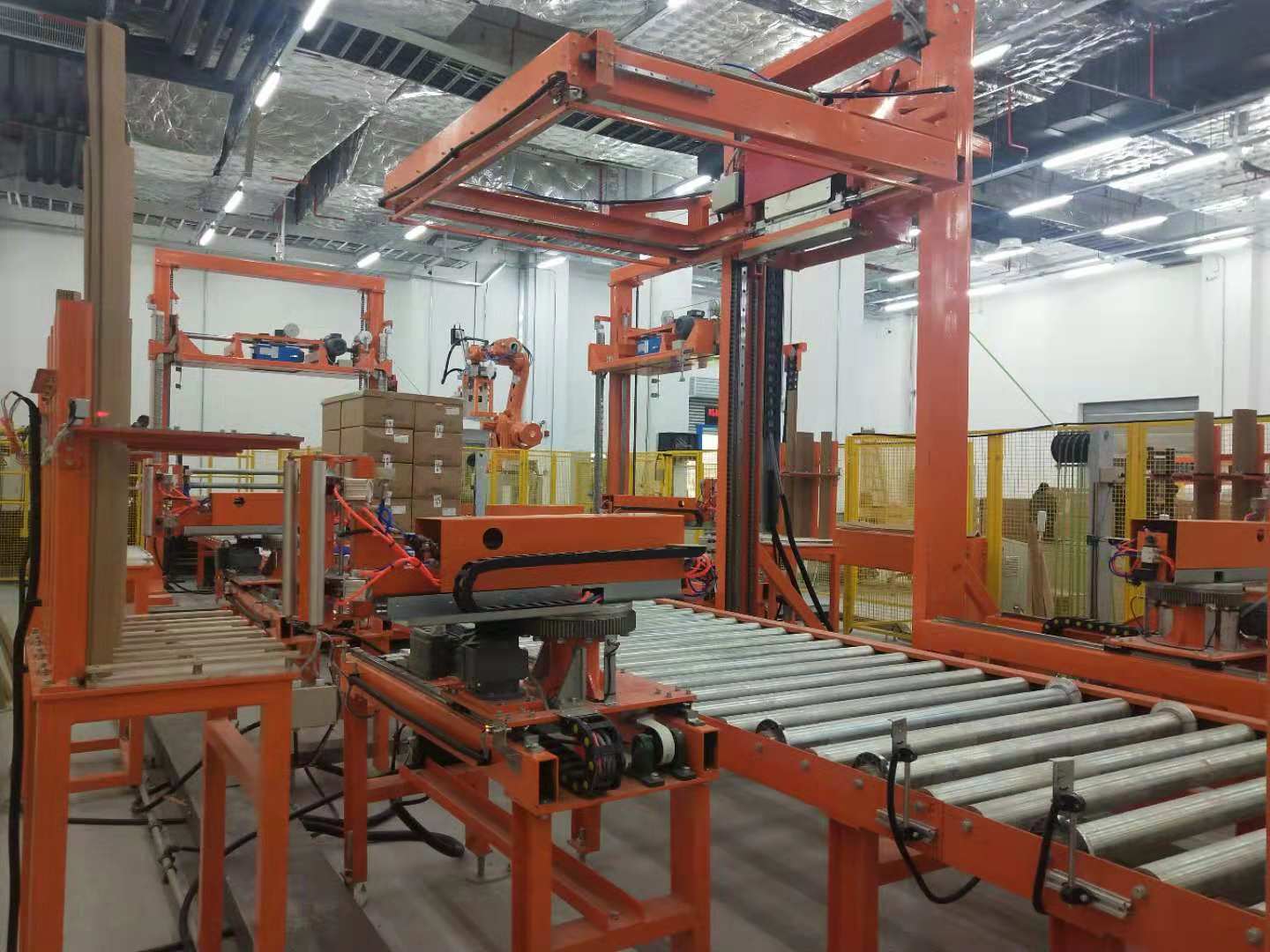

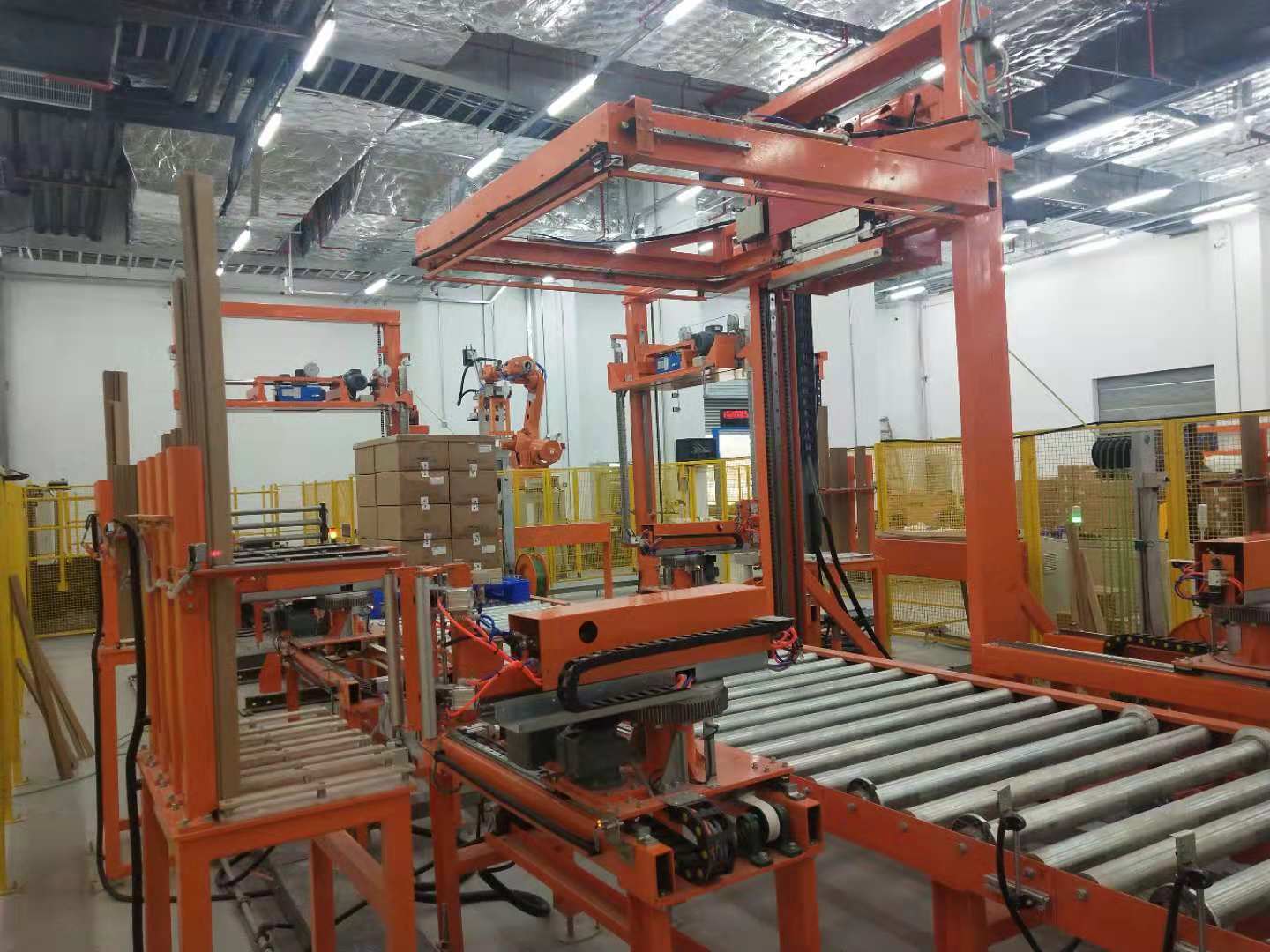

全自动加长护角卧式捆扎机

特点 全自动加长护角卧式捆扎机

1、钢架结构，保证机器稳定运行

2、机头采用自动涨紧、焊接、切带一体化设计，完全适合打包带

3、机头可移动靠近货物然后绑带，避免托盘尺寸变化和部分间隙过大

4、托盘材料高度自动检测装置。编码器根据不同印章高度精确控制捆扎位置

5、捆扎力可调节，最大200kg（根据打包头、打包头摩擦焊接）

6.机头通过电机和链条上下移动

7、机头的设计保证捆扎力均匀分布在草捆周围

8.1电机动力位于打包带卷架底部，可动力式收放皮带，收集皮带上多余的物料，避免拖地时间过长

9、凹槽全部采用防锈材料

10、PET打包带，带宽9-16mm，厚度0.5-0.9mm，接口宽度27mm

11、PP打包带，带宽12mm，厚度0.6mm，聚丙烯，以2m为检测标准，厚度公差不应超过±0.05mm，宽度公差不应超过±0.5mm，偏斜斜率（捆扎带平直，A点至B点）不能超过20cm，抗拉强度不小于100kg，弯曲率不超过5%

12、电机动力打包带卷筒，适合使用带卷内径405mm，卷带厚度160mm，带锁扣，更换皮带方便快捷，一两分钟。

13、整个电控系统采用可编辑的西门子程序控制，具有手动和自动两种模式

14.西门子触摸屏，中英文操作界面

15.侧功能，无皮带

16.故障报警显示检测。

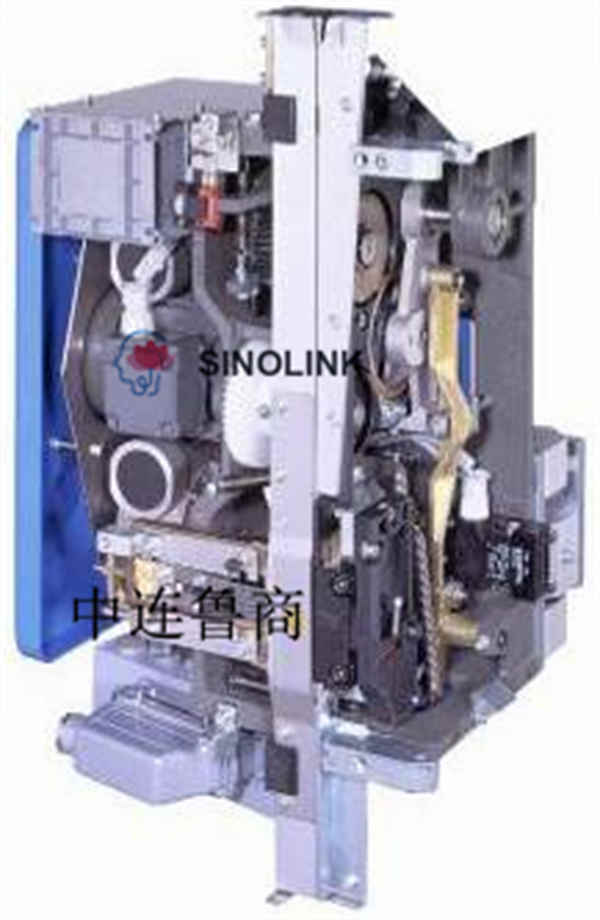

捆扎头系统

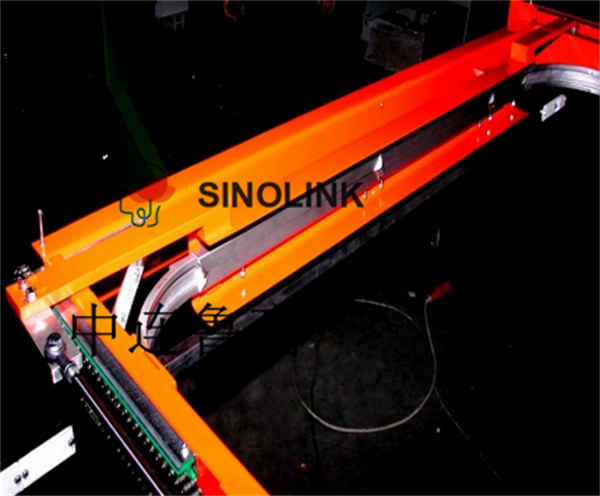

捆扎装置：

触摸屏：

护角机说明：

1、纸护角规格：50×50×5mm

2、每个护角库放置的护角棒数量不少于80个

三、机器参数

4、包装效率：3分钟内完成一个包装（按最大外形尺寸计算，含纸护角时间）

5、收卷位输送线（需方自备）

6、总功率：~4KW

7.机器重量：1000Kg

8.工作电压：380VAC/三相5线/50Hz

9、耗气量：1000ml/min

10、气动工作压力：0.5~0.7MPa

11、输送线高度：以需方为准

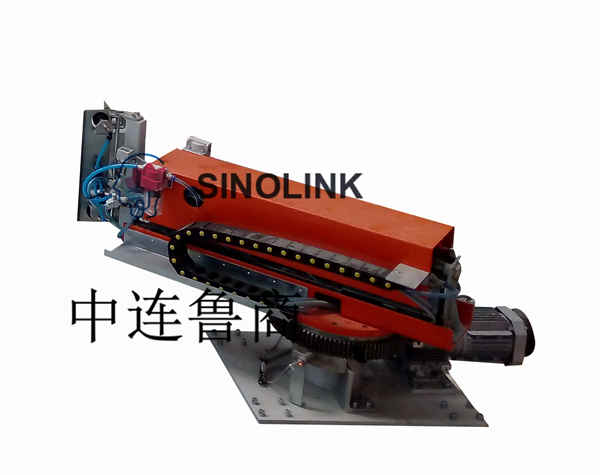

自动放纸护角机构（4套）：

A。该机构可自动检测并调整安装位置（工件中心与绕线机旋转中心基本重合）。

b.可检测护角余量并可实现自动报警，然后手动补充护角。

C。纸角放置后，与工件边缘相邻的两个表面对齐，无间隙，无歪斜现象。

d. 4个纸护角安装垂直安装，以需方提供示意图为准。

e.放置纸护角的整个过程实现无人操作，设备处于运行状态。

F。需方提供纸护角的规格进行确认，放置纸护角时以底面为参考。

G。伺服电机控制，更精准

H。由于需方托盘货物有四种高度，需要每个护角机佩戴四个护角仓，且护角机控制系统应具有通讯功能，待需方下达堆垛规格后给供应商，护角机自动抓取相应规格的护角进行放置

更多信息，请随时与我们联系。我们可以根据您的要求进行设计。
