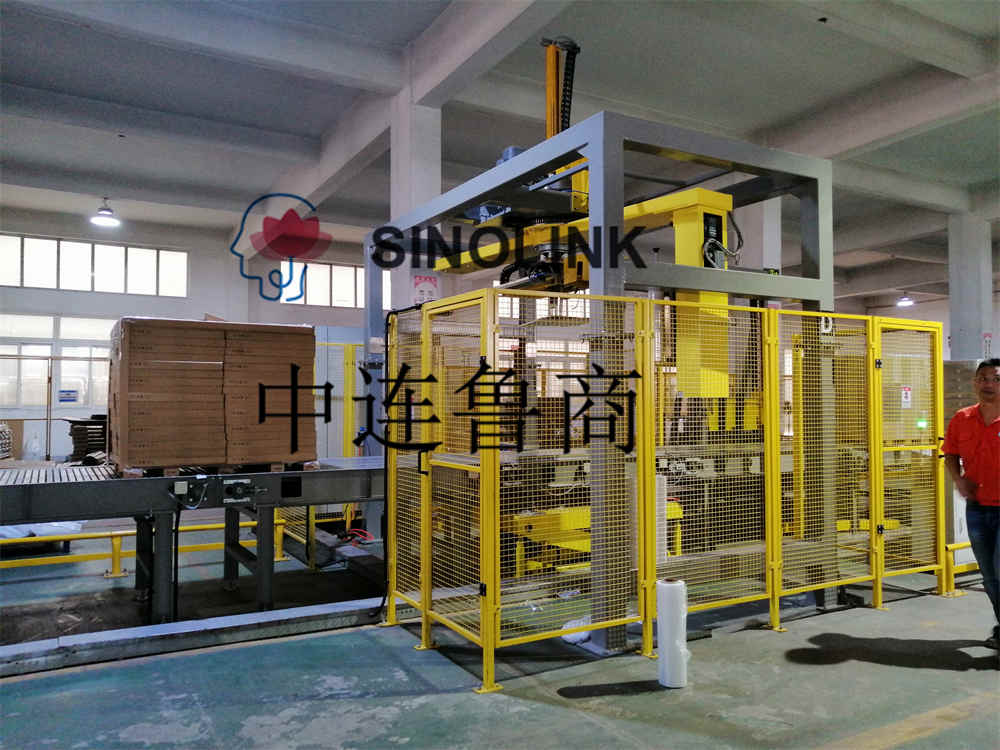

全自动宜家家居纸托盘物流输送缠绕包装系统

1.2、包装材料：

1.直线密度聚乙烯拉伸膜;

2.厚度：20-35μm 最大外径：240mm 纸芯内孔：Ø76mm 纸芯。

1.3、其他说明：

装载方向必须保证叉车卸货方便;

将货物码垛成纸箱到纸托盘上（宜家系统）;

顶膜、护角由需方手工加工添加固定，托盘类型见附件；

整批货物的尺寸见附件2；

单个托盘货物的最大重量为 400 公斤。

1.4、实现功能：

 货物由人工推至自动输送机上进行装载。装载时，操作人员应控制货物的速度，以防止纸盘底角因速度差过大而损坏。

加载方向参见技术方案图；

手动装载小车由需求方准备，需要与供应商协商设计方案，使供应商的设备与需求方的小车完美对接;

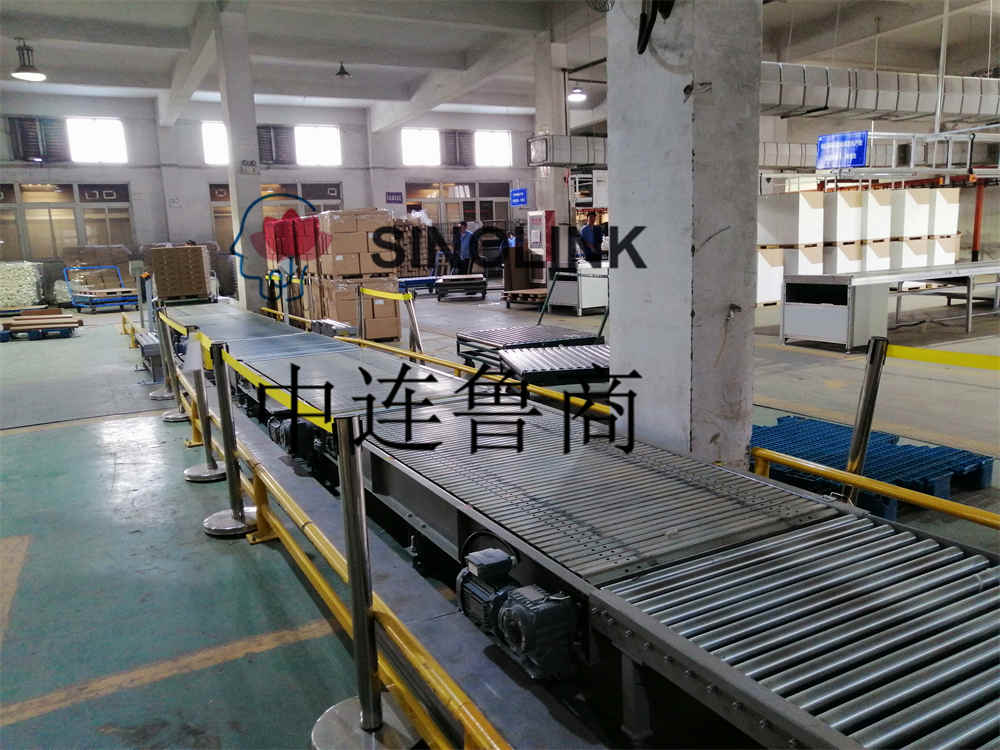

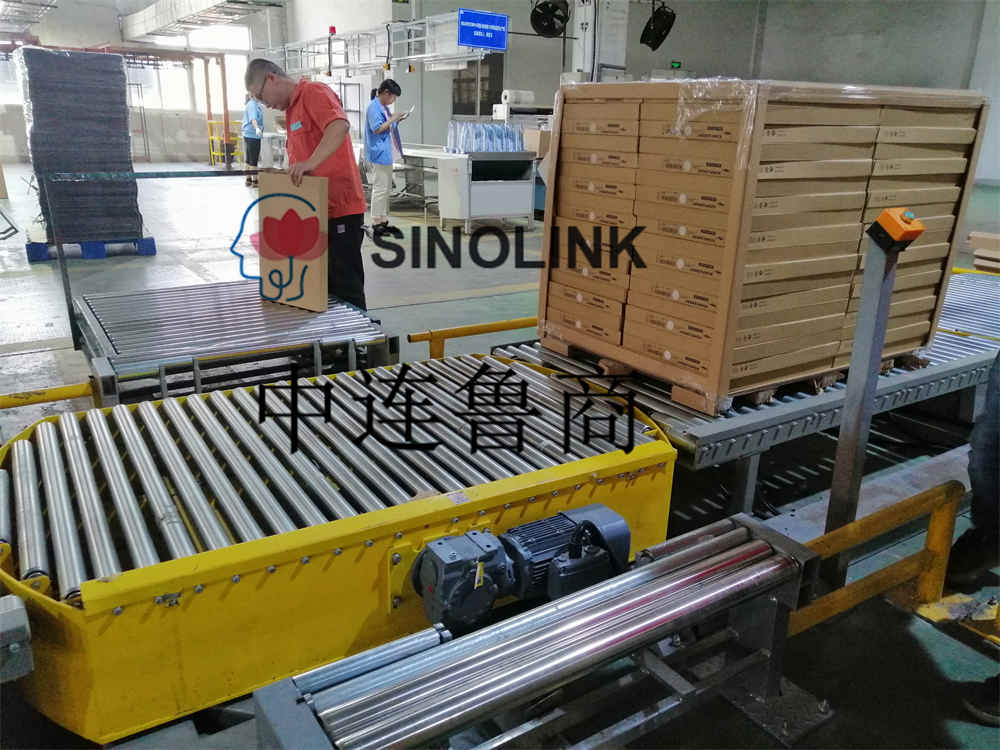

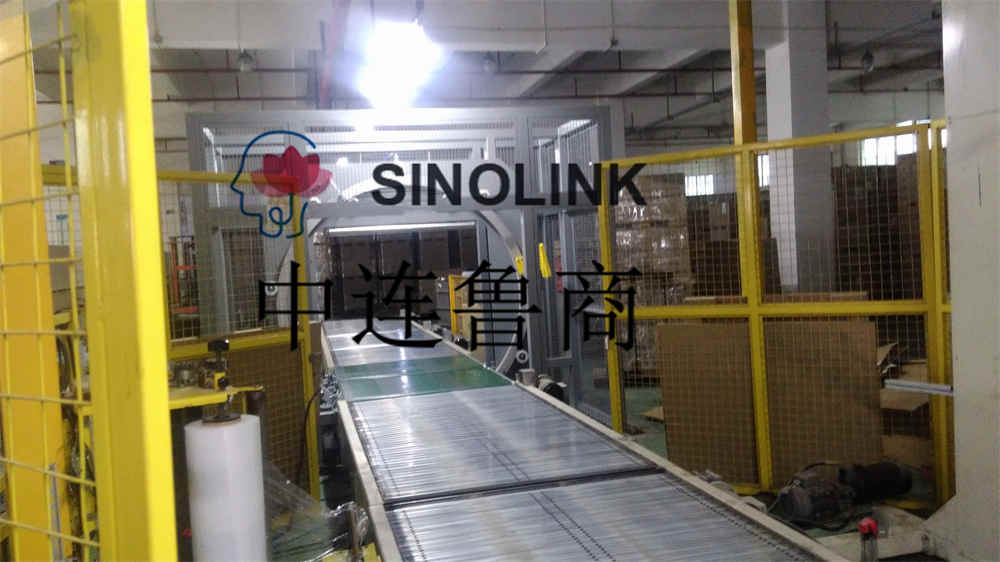

需求侧前端6线进料（每行货物不同） ———转盘输送机（由手动无动力装载小车手动推到自动输送机） ———链式输送———小型滚筒电动升降机（由货物高度从400mm提升到950mm） ———水平卷绕（捆扎时） ———顶破膜自动卷绕包装机（带液压顶升） ———自动堆垛机（每个产品都需要手动控制装载， 成对堆垛，混装不是成对堆垛，会造成产品堆垛不均匀，甚至后果更严重，所以装货人员必须自己确认）;

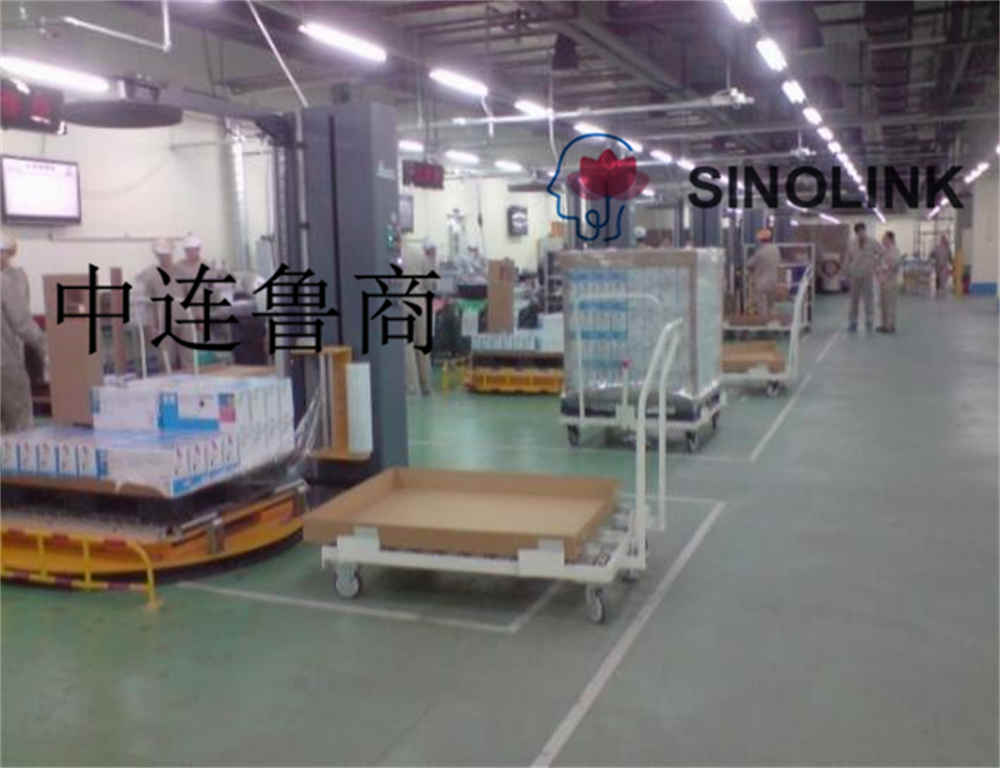

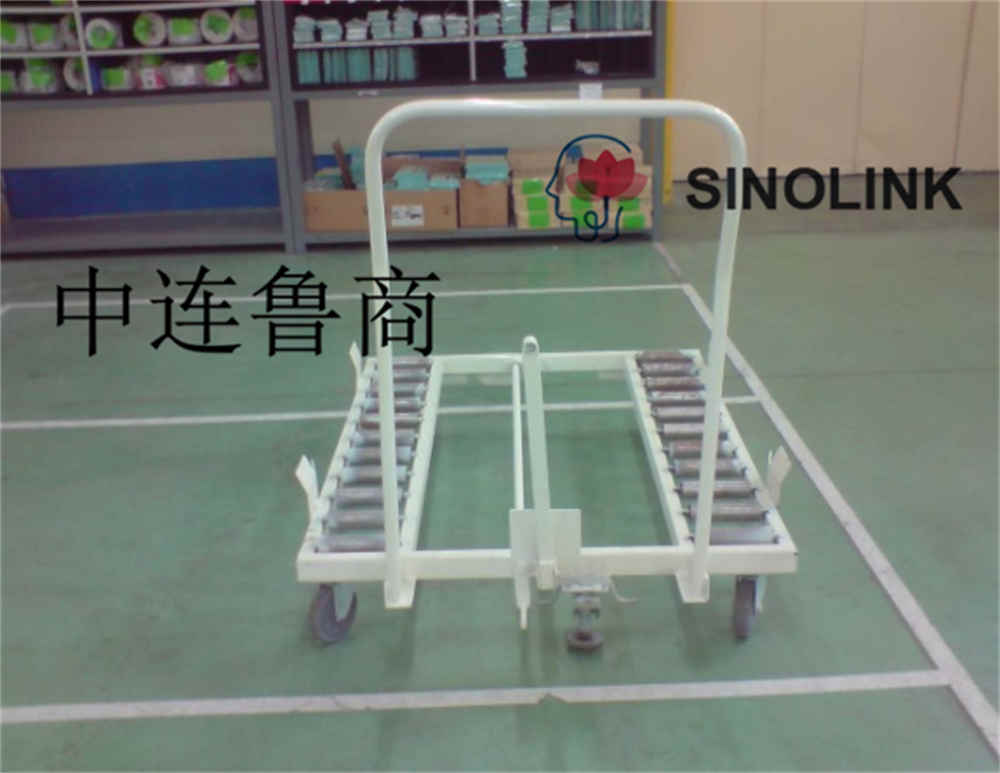

装载形式为手动推车，如下图所示：

1.5. 控制系统和保护功能

设备关键部件采用安全防护网保护，安装安全门，保证维修人员顺利进出，安全门上安装安全门锁，当安全门打开或未确认锁定时，设备停止运行并发出警报。

物流输送包装系统方案

最终版图将在合同签订后一个月内提供，以我方技术部实际版图为准，以保证之前讨论的功能效率和基本定位。

输送方向，涉及纸托盘的缠绕和插入;

装载方向必须保证方便堆垛机的叉车卸货和堆垛，叉车卸货和堆垛机的位置应保证在输送机的同一侧，堆垛机堆垛叉所取的边缘是水平缠绕机的卷绕边缘。

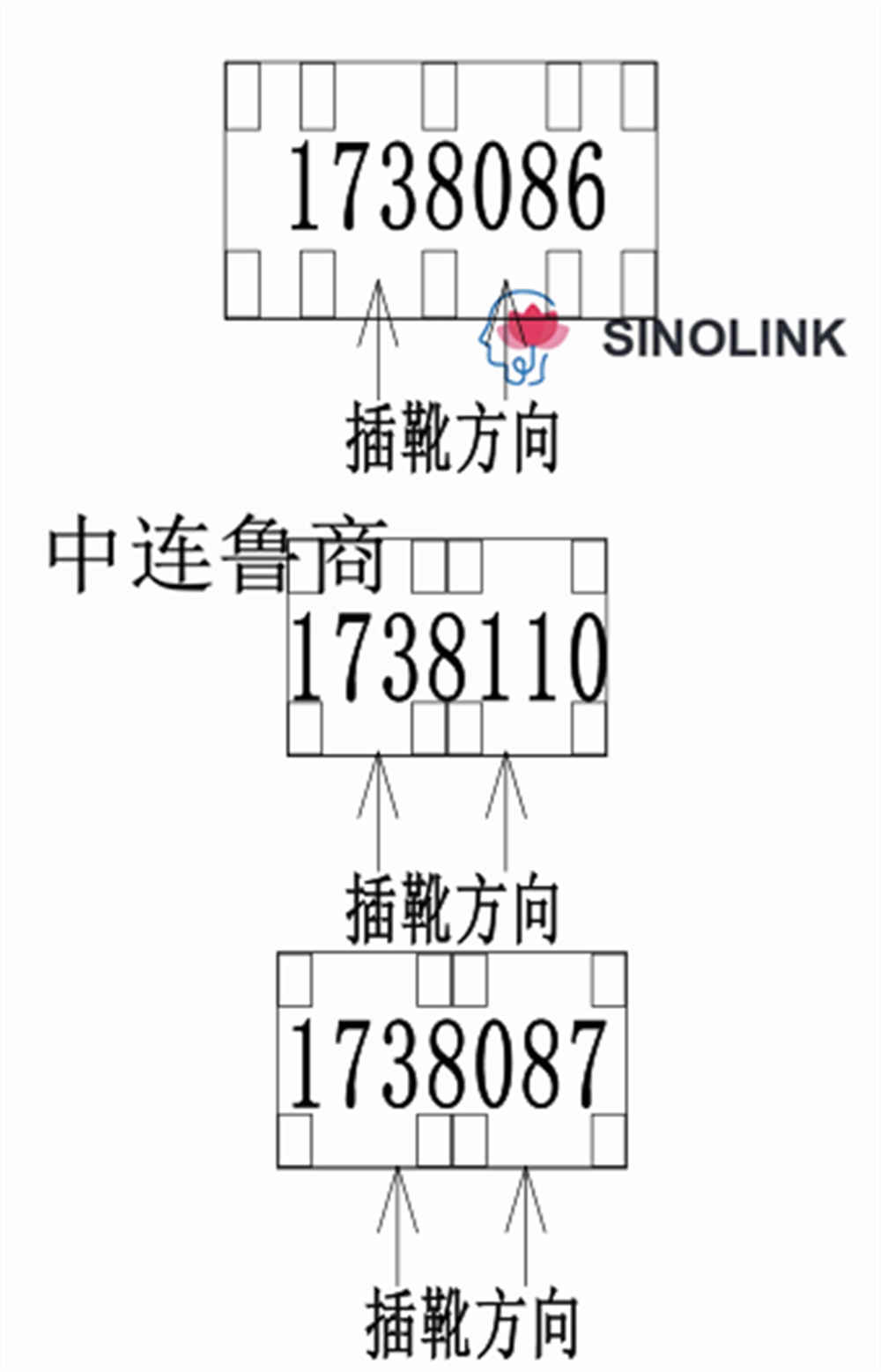

备注： 卧式绕线机、堆垛机、叉车叉卸货时需要需者操作人员在装货时注意，除以下三个托盘（图片编号：1738086、1738087、1738110）外，所有托盘应保证托盘三脚方向为卷绕方向、堆垛方向，叉车叉取货方向（托盘三脚方向为卷绕边缘还有堆垛机的堆垛边缘，叉车叉在卸货区占据边缘）， 三个特殊托盘的绕线或堆垛叉或叉子下方的叉子位置如下图所示：
