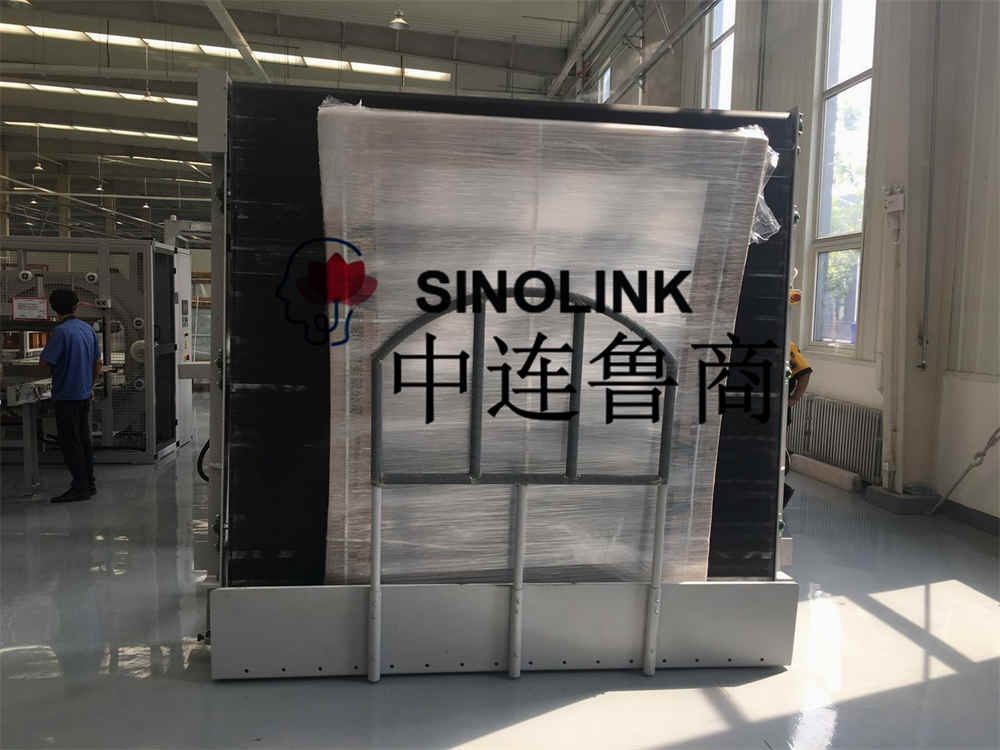

技术参数 全自动门窗宽幅水平缠绕缠绕包装机
1、产品规格及包装要求
包装：门窗
宽度：1000mm-2400mm
厚度：≤120mm，≥80mm
长度：≥1200mm，≤2400mm
2、包装材料
使用固定尺寸的包装膜
LLDPE拉伸膜
厚度：20-30μm
膜宽：500mm（固定尺寸）
纸筒内径：76.2mm
膜卷最大外径：240mm
供货范围：
1、主机（1套）
膜架驱动小车：
隔膜驱动小车规格：2700mm
膜架可调速度12m/min
小车速度：约7圈/分钟
电源：380V/50HZ
膜架小车驱动电机：国内知名品牌
小车驱动电机功率：1.5kw
地板做得更大更厚
底板厚度：16mm
气动打顶装置
气动压顶，二套
下压行程：300mm 可单独控制，加按钮盒操作
侧压顶行程：300mm 可单独控制，加按钮盒操作
确保输送机上部输送的80-120mm厚门窗压下后能压下
滚筒用于固定材料并使其顺利运输
膜架装置
采用固定规格500mm缠绕膜；
缠绕膜材质：LLDPE、线性聚乙烯
收卷膜厚：15-25μm
膜卷外径：240mm
膜卷芯宽度：520mm
膜片架张力可机械调节
隔膜架驱动小车驱动速度变频可调
可满足头尾绕线功能
可以满足货物的所有缠绕功能
膜架驱动小车驱动方式：链条
隔膜架驱动小车尺寸：宽2700mm×高400mm（以实际设计尺寸为准）
自动上膜断膜装置
收卷后，特殊设计的夹膜装置自动切断薄膜并夹住膜头
用刀将薄膜切掉
气动元件采用：AirTAC
耗气量：1000ml
气压：0.4-0.6MPa
2、进料皮带机和出料滚筒输送机（各1套）
送料皮带输送机
与主机分体安装
输送线速度：2 m/min（最大）
皮带宽度：2500mm
进料输送机长度：2500mm
输送机长度：3000mm
输送减速电机：国内知名品牌
驱动电机功率：0.75KW
高度：900mm（以实际设计为准）
皮带厚度：3mm
给料皮带机输送速度变频可调；
气动对中装置光电开关自动感应，自动气动侧压，进料窗自动对正，对中行程600mm；
卸料滚筒输送机
输送线速度：2 m/min（最大）
输送有效面宽度：2500mm
输送长度：2500mm
输送减速电机：国内知名品牌
驱动电机功率：0.75KW
高度：900mm（以实际设计为准）
皮带厚度：3mm
滚筒直径：60mm
滚筒间距：127mm
出料滚筒输送机速度变频可调；
进出输送机的其他要求：
光电开关开槽，上下可调，方便设备满足不同高度的窗户进出
可调行程：60mm。
3、气动翻转送料平台（1套）
原设备皮带翻转送料装置动平衡不平衡，振动和噪声太剧烈，对此设计应对原设备进行优化，不能有太大的冲击和振动。
翻转装置：
气动翻转
翻转气缸的安装方法采用与原来的安装方法相同
翻转：0-90°
翻转桌脚踏开关翻转固定脚
倾斜台底部“L”形拐角处滚轮采用无动力滚轮，可与需方窗线内无动力滚轮连接
出于安全考虑，翻转装置无动力滚轮线外侧增加了圆弧形圆管（圆管外表面涂胶），圆管直径：40mm，壁厚度：3mm，最高点：1600mm，连接在转台无动力滚轮两侧，采用连接件连接，拆装方便
翻转台皮带输送机
输送线速度：2 m/min（最大）
滚筒宽度：2500mm
皮带输送机长度：2500mm
输送减速电机：国内知名品牌
驱动电机功率：0.75KW
高度：900mm（以实际设计为准）
皮带厚度：3mm
皮带输送机速度变频可调；
翻转平台翻转角度：0°-90°
无动力滚筒离地高度：90mm（与需方窗线无动力滚筒高度一致）。
5、控制系统及设备性能（1套）
欧姆龙PLC控制；
欧姆龙触摸屏操作，操作简单明了；
驱动电机可调节变频；
运行中光电开关自动感应货物位置；
机械压轮实现侧压成型；
适用于长度大于1200mm的产品包装。
6、电气控制系统
PLC 欧姆龙（日本）
变频器 欧姆龙（日本）
触摸屏MCGS（中国）
光电开关科瑞（瑞士）
主要设备 法国施耐德
低压电器施耐德（法国）
行程开关Schmersel（德国）
接近开关 欧姆龙（日本）
气动元件 亚德客 (AirTAC)
主电机 国内知名品牌
七、其他要求
对原有设备有四点改进：
1、设备本体颜色：RAL7012，设备防护颜色：RAL7047，皮带颜色：RAL7012或RAL7047，不适用于绿带。
2、控制柜的颜色应与设备本体的颜色一致。
3、翻转送料带的平衡设计合理，无太大的冲击和振动，且保持原有速度不变。
4、设备涉及的气管、电线应隐蔽化、标准化，并尽可能通过线槽等方式保证线路气路的工业设计美观。
更多信息，请随时与我们联系。
