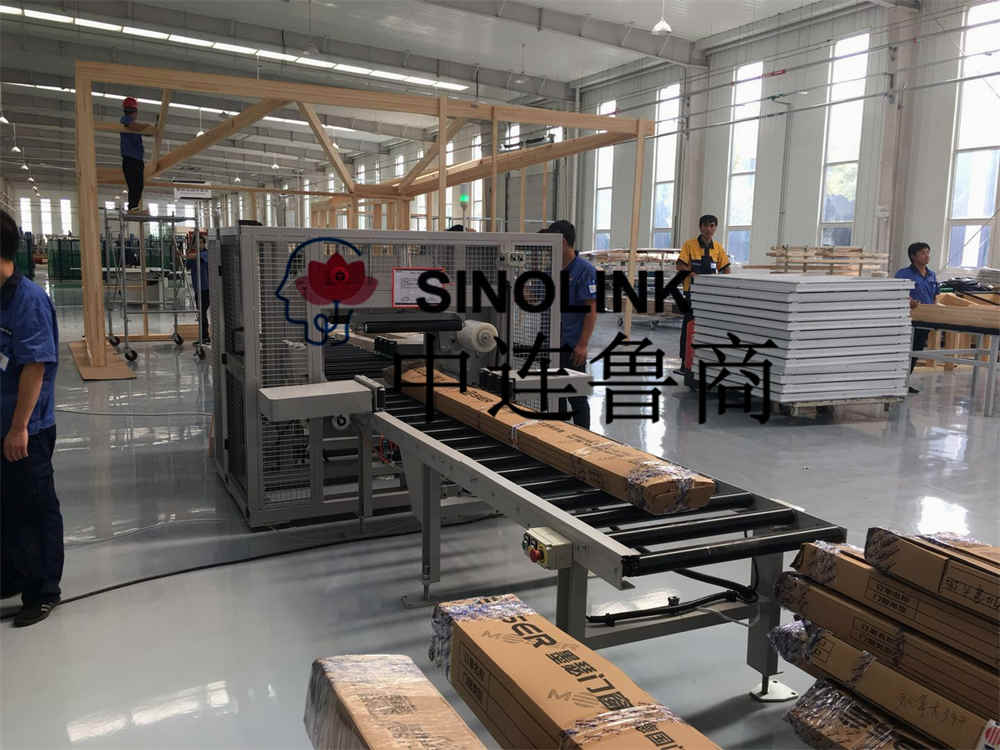

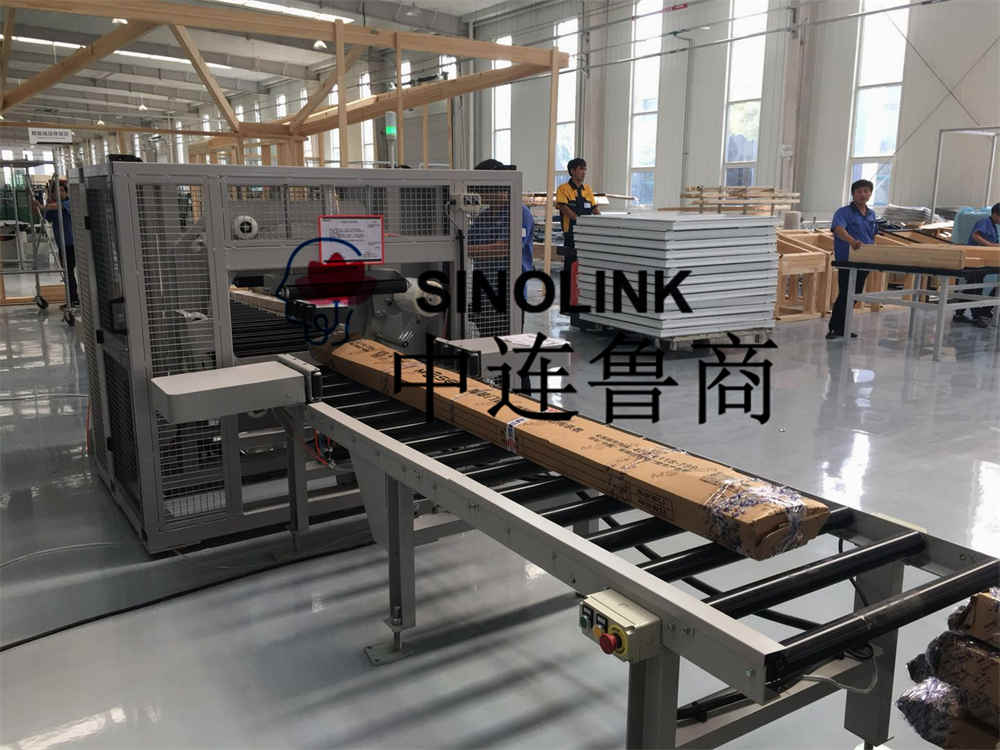

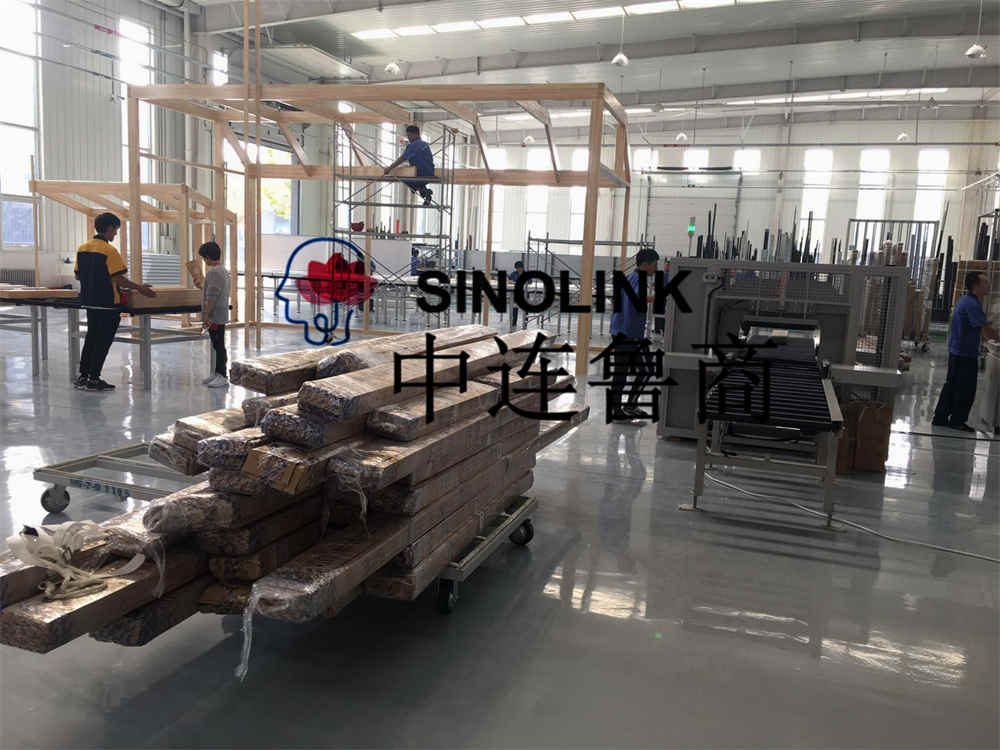

全自动环形卧式裹包机

技术参数 全自动环形卧式裹包机

1、产品规格及包装要求

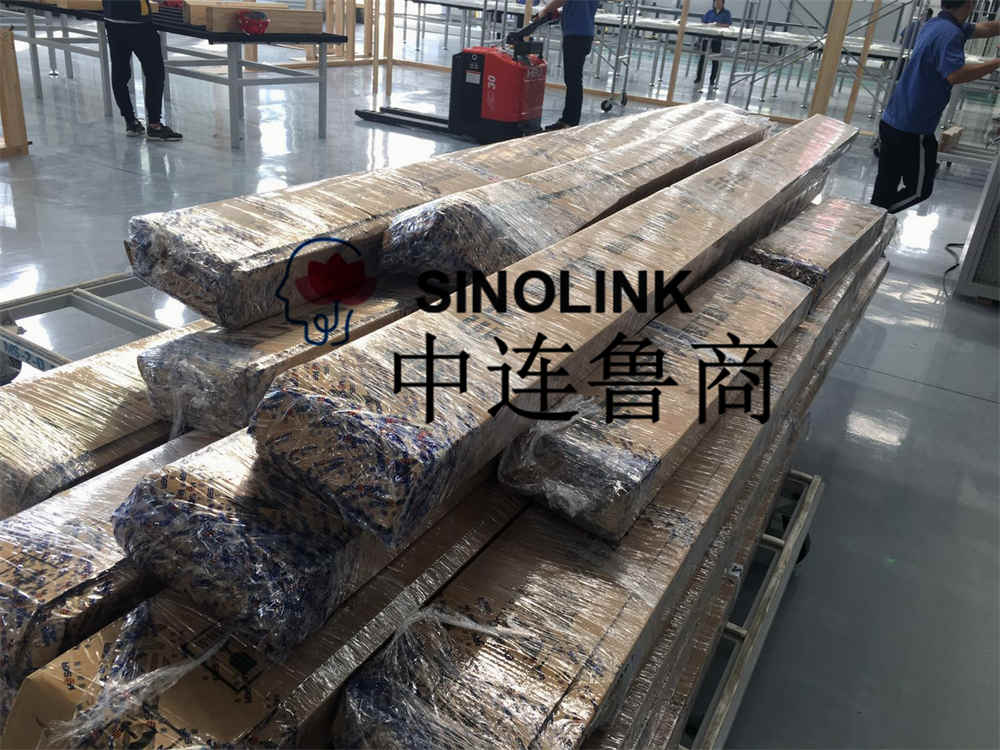

产品名称： 门套

产品重量：100kg（最大）

门套长度：800mm-4000mm

包装宽度140-400mm

包装高度90-300mm

门套横套和立套在缠绕前叠放整齐，由于横套比立套短，所以缠绕前必须将横套和立套头端对齐（参考客户现场）照片）。

2、包装材料

使用固定尺寸的包装膜

LLDPE拉伸膜

厚度：20-30μm 膜宽：250mm（固定尺寸）

纸管内径：76.2mm 膜卷最大外径：240mm

供应范围 包装机, 裹包包装机, 裹包机

1、主机（1套）

设备：全自动卧式缠绕包装机

主要制造材质：Q235型材

旋转规格：

旋转环内径：800mm

转速：25-35转/分（变频调速）

电源：380V/50HZ

转环驱动减速电机：通宇传动

气动下、侧压装置：

用于来料下压、侧压固定，方便货物稳定输送

气动顶缸：FESTO或SMC

下压、侧压行程：以技术部门设计为准

上压、侧压采用双排驱动滚轮一组进出货物，以固定物料，使物料输送顺畅

膜架装置：

使用固定规格250mm缠绕膜；

机械阻力拉伸膜架，张力机械可调；

可满足门套的所有缠绕功能；

自动破膜装置：

收卷完成后，特殊设计的上断膜装置自动切断薄膜并夹紧膜头

使用气动控制切割机切断薄膜

所用气动元件：FESTO或SMC

耗气量：1000ml 气压：0.4-0.6MPa

2、收卷滚筒输送机（2套）

输送线速度：5-7m/min（变频调速）

输送面高度：900mm

输送机长度：3000mm×2

使用滚筒输送机进行输送

输送机宽度：500mm

滚轮包覆软胶，滚轮规格以实际设计为准

输送机减速电机：通宇传动

输送机输送速度变频可调

3、输送侧滚筒（2套）

侧滚轮涂有软橡胶

侧滚轮从输送滚轮之间的间隙中伸出，有助于在卷绕和输送过程中拉紧门套

侧滚筒安装在输送机滚筒间隙之间

气动调节，自动感应进出货物及动作

气动元件：FESTO或SMC

4、控制系统及设备性能

PLC可编程控制； PLC输入口预留8点

设备具有手动和自动启动两种功能，自由切换，手动启动采用脚踏开关启动；

触摸屏操作，操作简单明了，数字化参数设定，具有自动故障诊断功能；

驱动电机变频调速；

运行中光电开关自动感应货物位置；

独特的程序控制，可对不同规格的圆柱形货物进行全封闭水平缠绕；

5.  电气控制系统详情

更多信息，请随时与我们联系。我们将尽力帮助您推荐最理想的方案。
